Observación e inspección del proceso de pulido utilizando un Microscopio Digital
Durante el pulido, el tamaño del abrasivo se reduce gradualmente para obtener una superficie lisa. Se utiliza como proceso de acabado después del rectificado. Las superficies también se pueden pulir hasta obtener un acabado de espejo para reducir los reflejos difusos. En esta sección se proporciona una descripción general del proceso de pulido y se presentan ejemplos de su observación e inspección utilizando un Microscopio Digital.
- ¿Qué es el pulido?
- Tipos de pulido
- Materiales típicos de los abrasivos
- Ejemplos de observaciones e inspecciones del proceso de pulido utilizando un Microscopio Digital
¿Qué es el pulido?
Se trata de un método que consiste en utilizar abrasivos para rebajar gradualmente un material, lo que da lugar a una superficie lisa.
Se utiliza para hacer que las superficies sean brillantes como un espejo o lisas y mejora el aspecto exterior y el rendimiento de deslizamiento de los productos.
Glosario de abrasivos y brocas
- Tamaño del grano
-
El tamaño del grano indica el tamaño del abrasivo. Se expresa con un número y, por lo general, cuanto mayor es el número, más pequeña es la partícula.
- Fuerza de unión
-
Indica la dureza de la broca abrasiva con una letra del alfabeto. Cuanto más cerca del comienzo del alfabeto, menor es la dureza. Cuanto más cerca del final del alfabeto, mayor es la dureza. La regla general es utilizar una broca abrasiva blanda con un objeto duro y viceversa.
- Estructura
-
Indica el grano como porcentaje del volumen de la estructura.
Número de estructura 0 1 2 3 4 5 6 7 8 Porcentaje de grano (%) 62 60 58 56 54 52 50 48 46 - Agente aglutinante (enlace)
-
La sustancia que mantiene unidas dos brocas abrasivas se denomina agente aglutinante (enlace). Dos agentes aglutinantes típicos son los siguientes.
Resinoide (B): Admite la rotación a alta velocidad y se utiliza en el rectificado grueso.
Vitrificado (V): Se utiliza en el rectificado de acabado y en el pulido.
Tipos de pulido
Los tipos representativos de pulido y sus características son los siguientes.
- Pulido con broca abrasiva
-
En este método de pulido, el producto se pone en contacto con una broca abrasiva que gira a gran velocidad.
- Lustrado
-
En este método de pulido, se aplica un abrasivo a un trozo de tela o fieltro suave que gira. Es el último paso del proceso de pulido y se utiliza para obtener un acabado de espejo o lustre.
- Lapeado
-
En este método de pulido, el producto se fija en una placa de superficie plana circular llamada lapa, que gira mientras se aplica presión. Se utilizan métodos húmedos y secos en función del tipo de abrasivo.
En húmedo: Se agrega un abrasivo y el procesamiento se realiza a baja presión. Debido a que se realiza una gran cantidad de procesamiento, la superficie recibe un acabado mate.
En seco: Se frota un abrasivo en la superficie irregular de la placa y se realiza el procesamiento a alta presión. Se realiza una pequeña cantidad de procesamiento, y la superficie recibe un acabado de espejo. - Pulido de barril
-
En este método de pulido, se introduce un abrasivo y el producto en un recipiente con forma de tanque, que luego se hace girar. Aunque este método es adecuado para la producción en masa, el pulido es más áspero que con el lustrado o el lapeado. Este método se utiliza a menudo para eliminar las rebabas de los productos.
- Pulido electrolítico
-
En este método de pulido, se hace pasar electricidad por el producto para alisar su superficie. Aunque este método es caro, permite pulir piezas pequeñas o estrechas, que de otro modo serían difíciles de pulir.
Materiales típicos de los abrasivos
Hay varios tipos de abrasivos disponibles. Los materiales típicos de los abrasivos y sus objetivos de procesamiento son los siguientes.
- Óxido de aluminio
-
Conocido como alúmina, este abrasivo es extremadamente económico, razón por la cual se usa tanto como el carburo de silicio.
Objetivos de procesamiento: Hierro, metales - Carburos
-
El carburo de silicio es el abrasivo representativo, económico y ampliamente utilizado.
Objetivos de procesamiento: Metales no ferrosos (cobre y aluminio), no metales - Zirconia
-
Aunque no es tan duro como el diamante, este abrasivo se utiliza para pulir materiales difíciles de mecanizar.
Objetivo de procesamiento: Materiales difíciles de mecanizar - CBN
-
Acrónimo de nitruro de boro cúbico, este abrasivo tiene una dureza inferior a la del diamante, pero es más caro que éste. Su resistencia a las altas temperaturas le confiere una larga vida útil.
Objetivo de procesamiento: Aleaciones de carburo - Diamante
-
Debido a que no es resistente al calor, este abrasivo se utiliza para pulir materiales, como el vidrio y el silicio, que tienen alta dureza y baja reactividad incluso a altas temperaturas.
Objetivos de procesamiento: Vidrio, silicio
Ejemplos de observaciones e inspecciones del proceso de pulido utilizando un Microscopio Digital
En esta sección se presentan los últimos ejemplos de observación e inspección del proceso de pulido utilizando el Microscopio Digital 4K Serie VHX de KEYENCE.

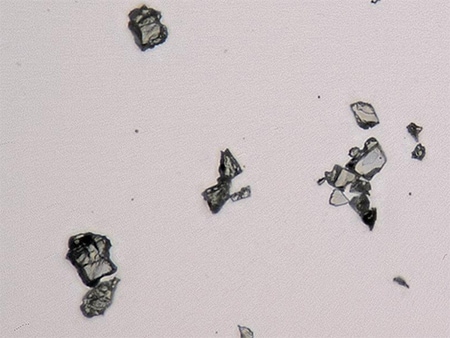

1000×, iluminación coaxial
1000×, iluminación coaxial

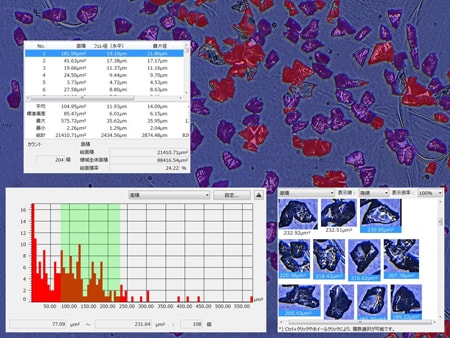

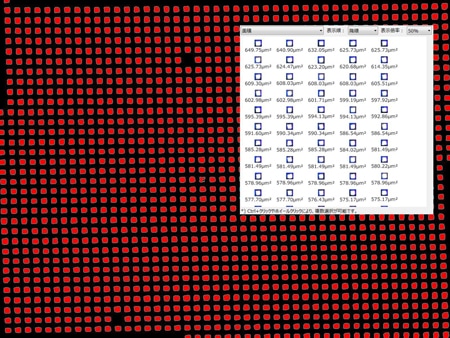

La función de medición automática del área permite cuantificar el tamaño de los abrasivos.

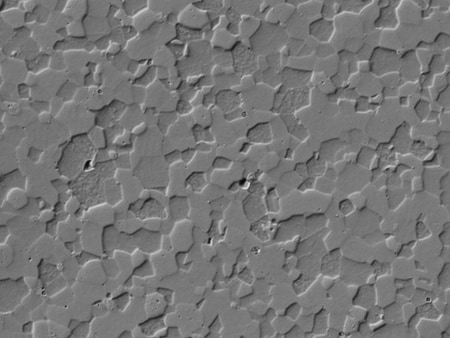

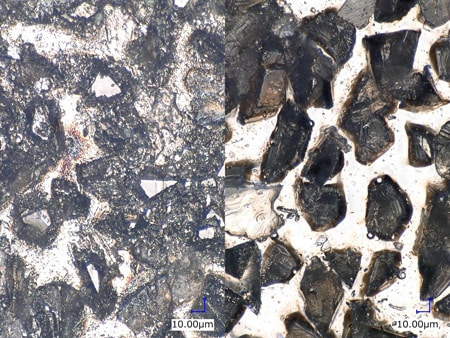

1000×
Izquierda: iluminación coaxial, derecha: iluminación anular

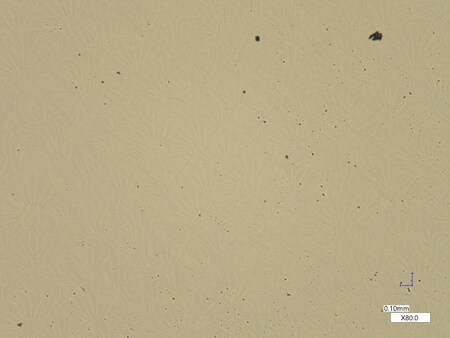

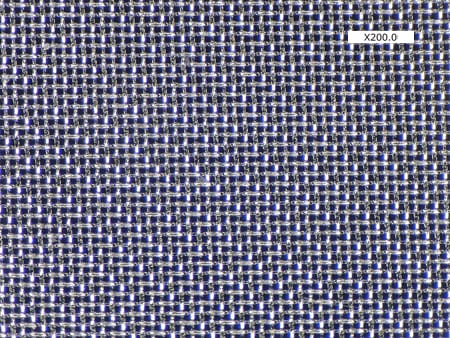

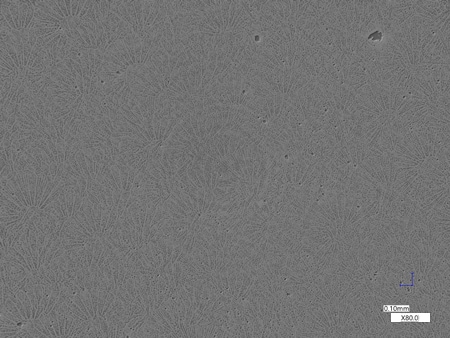

100×, iluminación anular

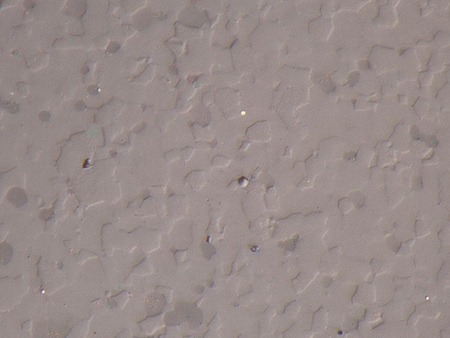

A: antes de usar, B: después de usar

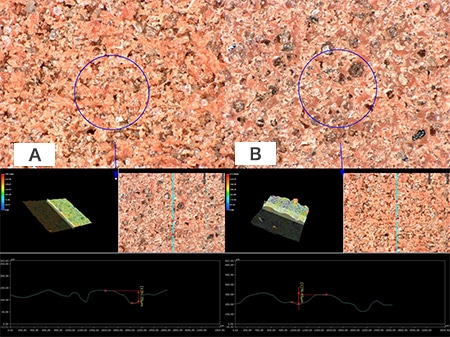

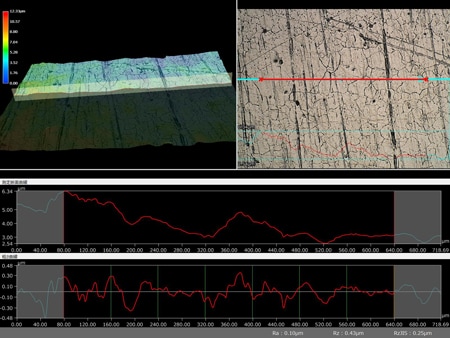

La función de medición 3D permite medir las diferencias en la forma de antes y después de utilizar la broca abrasiva.
