Observación y medición de superficies texturizadas utilizando microscopios digitales
El texturizado de superficies es un proceso que da textura a las superficies de metal y plástico. El texturizado no sólo confiere a los productos un aspecto de alta calidad, sino que también añade funciones como la prevención de reflejos y deslizamientos. En esta sección se presentan ejemplos de observación y medición de superficies texturizadas utilizando microscopios digitales.
- ¿Qué es una textura?
- Clasificación y finalidad del texturizado
- Tipos de texturizado
- Ejemplos de observación y medición de superficies texturizadas utilizando microscopios digitales
¿Qué es una textura?
Una textura es un patrón de arrugas que se forma en una superficie de metal o plástico. El texturizado puede dar diversas apariencias, como textura de madera, textura de cuero, textura mate y patrones geométricos, además de patrones irregulares de superficie simples.
Clasificación y finalidad del texturizado
Mejora del diseño
- Se añade un aspecto de alta calidad.
- Los defectos de moldeado, como marcas de hundimiento y líneas de soldadura, se hacen menos perceptibles.
- La suciedad y los defectos se hacen menos perceptibles.
Mejora de la funcionalidad
- La luz se difumina, lo que evita los brillos.
- Se añaden efectos antideslizantes.
- Se evita el contacto cercano.
- Se mejoran la retención de la humedad y los efectos hidrófugos.
Tipos de texturizado
Las superficies metálicas se texturizan directamente, o bien se texturizan moldes metálicos y esa textura se transfiere a los productos. Los métodos típicos se presentan a continuación.
- Grabado al aguafuerte
- Las irregularidades de la superficie se forman enmascarando las áreas que no deben procesarse y aplicando un agente grabador (mordiente) en las áreas que deben procesarse. Este método se utiliza normalmente para crear texturas de cuero.
- Chorro de arena
- Se rocían abrasivos finos en cavidades de moldes metálicos para formar irregularidades en la superficie. El tamaño de las irregularidades de la superficie se controla cambiando el tamaño del abrasivo y el nivel de fuerza del chorro. Este método se utiliza normalmente para crear texturas mates.
- Corte
- Los moldes metálicos se cortan con pequeñas fresas para formar irregularidades en la superficie.
- Procesamiento láser
- Las superficies de los moldes metálicos se graban con láser para formar irregularidades superficiales. Se pueden formar patrones geométricos complejos.
Ejemplos de observación y medición de superficies texturizadas utilizando microscopios digitales
Estos son los últimos ejemplos de observación y medición de superficies texturizadas utilizando el Microscopio Digital 4K Serie VHX de KEYENCE.

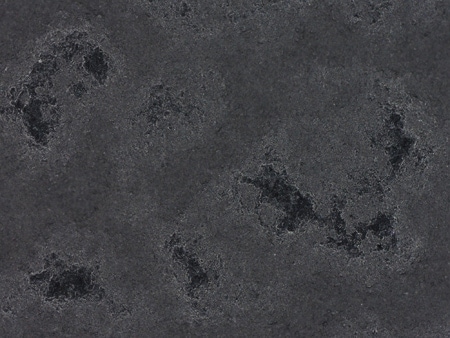

Imagen normal

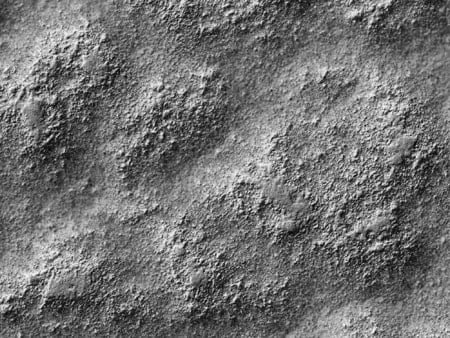

Imagen de modo óptico efecto de sombra
El modo óptico efecto de sombra se puede utilizar para visualizar irregularidades.

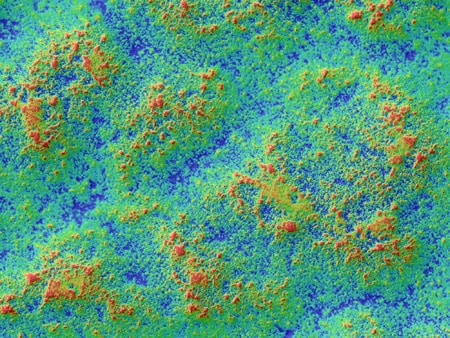

Imagen del mapa de colores
Las diferencias de altura se pueden mostrar en diferentes colores en las imágenes del mapa de colores.

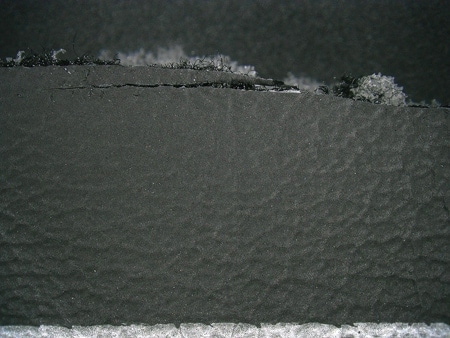

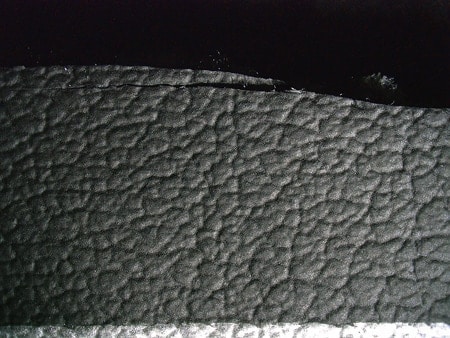

Observación de la textura de la superficie de asientos de automóvil
ZS-20, 20×, iluminación anular + iluminación múltiple

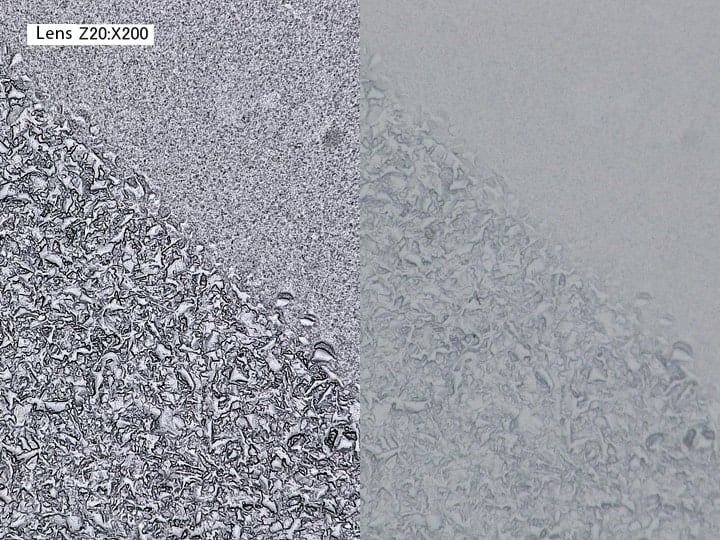

Observación de la textura de un tablero de instrumentos (blanco)
VH-Z20, 200×, iluminación anular + HDR
Incluso las texturas blancas se pueden observar claramente utilizando la función HDR y la composición de profundidad.

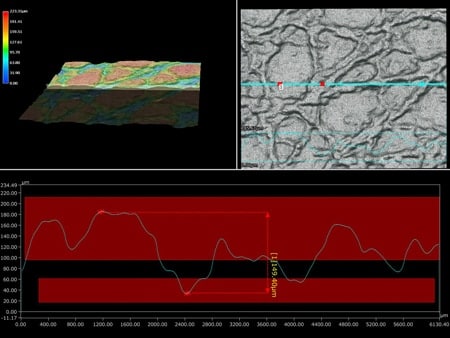

Medición de perfil 3D de una superficie texturizada
VH-Z20, 200×, iluminación anular

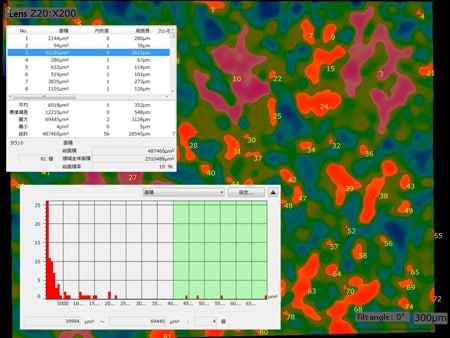

Medición automática del área de una superficie texturizada utilizando una imagen 3D
VH-Z20, 200×, iluminación anular
