Captura de imágenes y análisis de huecograbado utilizando un Microscopio Digital
Encontramos impresiones en todas partes, en envases de alimentos y medicamentos, libros, revistas y muchos otros artículos.
En esta sección se presentan ejemplos de captura de imágenes y análisis de huecograbado utilizando nuestro Microscopio Digital.
- ¿Qué es el huecograbado? (Apto para la reproducción de fotografías)
- Ejemplos de captura de imágenes y análisis de huecograbado utilizando un Microscopio Digital
¿Qué es el huecograbado? (Apto para la reproducción de fotografías)
El huecograbado es una forma representativa de la impresión calcográfica. Una plancha en la que se graban caracteres e imágenes se denomina plancha calcográfica.
Los caracteres y las imágenes se imprimen aplicando tinta a superficies empotradas (celdas) y luego la tinta se transfiere al papel. Este método se utiliza a menudo para imprimir libros de fotos y paquetes de productos porque reproduce bien la profundidad del color.

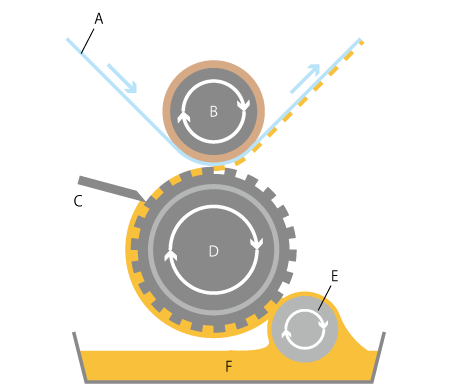

- A: Papel de impresión
- B: Cilindro de impresión
- C: Cuchilla de rasqueta
- D: Plancha
- E: Rodillo entintador
- F: Tinta
La tinta se aplica a la placa a través del rodillo entintador y se elimina de las áreas que no se imprimen (superficies no rebajadas) raspando con la cuchilla dosificadora. La tinta se transfiere de las celdas al papel entre el cilindro de impresión (rodillo de impresión) y la plancha (cilindro de huecograbado). Tras el secado, el papel impreso se enrolla.
Los caracteres y las imágenes se incisan en la plancha, que tiene un núcleo de hierro chapado en cobre, mediante grabado o aguafuerte y luego la plancha se recubre de cromo para mejorar su durabilidad.
Para la impresión se utiliza papel tipo rollo (papel enrollado), que se vuelve a enrollar después de la impresión.
La gradación del color se ajusta con la profundidad y la forma de las superficies empotradas (celdas). Esto puede cambiar drásticamente la cantidad de transferencia de tinta, por lo que el huecograbado es excelente para reproducir gradaciones sutiles.
Además, una vez que se completa la preparación y comienza la impresión, ésta tiende a ser estable porque hay pocos factores que pueden afectarla. Las planchas son duraderas, lo que hace que este proceso sea adecuado para la producción de alto volumen. Sin embargo, el costo de la creación de las planchas es relativamente alto, por lo que el huecograbado puede no ser rentable a menos que se impriman grandes volúmenes, como en el caso de las revistas.
Ejemplos de captura de imágenes y análisis de huecograbado utilizando un Microscopio Digital

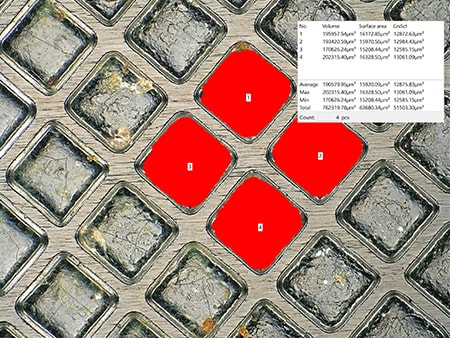

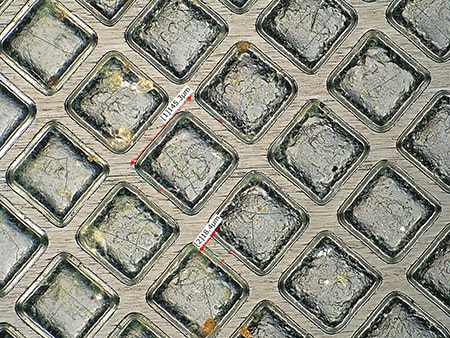

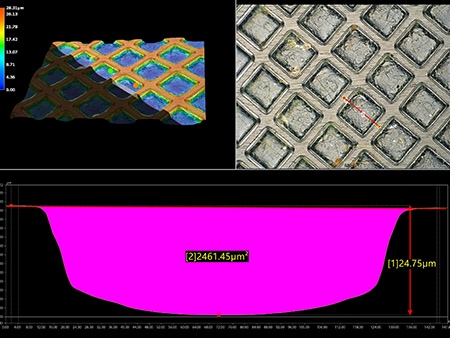

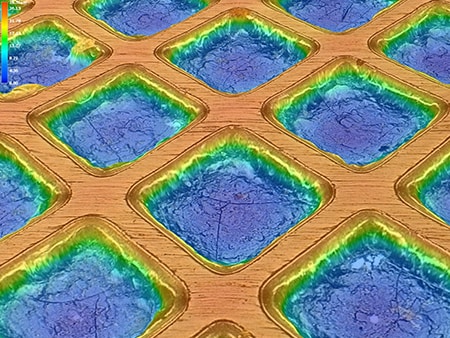

En esta sección se presentan los últimos ejemplos de captura y análisis de imágenes de huecograbado utilizando el Microscopio Digital 4K Serie VHX de KEYENCE.
