Captura de imágenes y análisis de impresión offset utilizando un Microscopio Digital
Encontramos impresiones en todas partes, en envases de alimentos y medicamentos, libros, revistas y muchos otros artículos.
En esta sección se presentan ejemplos de captura de imágenes y análisis de impresión offset utilizando nuestro Microscopio Digital.
- ¿Qué es la impresión offset? (Adecuada para la impresión de grandes volúmenes)
- Ejemplos de captura de imágenes y análisis de impresión offset utilizando un Microscopio Digital
¿Qué es la impresión offset? (Adecuada para la impresión de grandes volúmenes)
La impresión offset es un método típico de impresión planográfica.
La impresión planográfica significa literalmente impresión de planchas planas. En este método de impresión, se crean áreas para retener el aceite y el agua en una plancha utilizando productos químicos y luego las áreas que retienen el agua se humedecen con agua. La tinta se adhiere a las áreas de retención de aceite y se repele de las áreas húmedas.

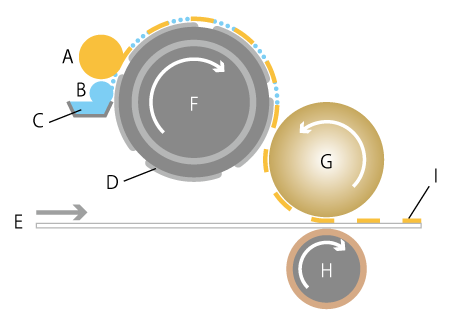

- A: Rodillo entintador
- B: Rodillo humectador
- C: Agua de mojado
- D: Plancha
- E: Papel de impresión
- F: Cilindro portaplanchas
- G: Mantilla
- H: Cilindro de impresión
- I: Tinta
La tinta aplicada a la plancha se transfiere a un rodillo de transferencia de resina o goma llamado mantilla (off) y luego la tinta se transfiere al papel de impresión desde la mantilla (set). Este método se llama impresión offset porque no hay contacto directo entre la plancha y el papel de impresión.
En la impresión offset, la tinta se desplaza de la plancha a una superficie de goma y luego se fija en el papel.
La gradación en las imágenes, como en el caso de las fotografías, se expresa con puntos de semitono, en lugar de la gradación de la tinta. La conversión de los datos en puntos de semitono se denomina tramado, y la definición de la impresión viene determinada por el tipo de tramado y el número de líneas (el número de líneas de puntos de semitono por pulgada).
La impresión offset utiliza planchas planas, que se pueden crear con relativa facilidad. Las planchas originales también se pueden copiar con facilidad y precisión. La impresión de múltiples copias de planchas dispuestas una al lado de la otra ahorra costos y tiempo de impresión, lo que hace que este método sea adecuado para la impresión de grandes volúmenes. La impresión offset se utiliza a menudo para folletos y medios similares.
Ejemplos de captura de imágenes y análisis de impresión offset utilizando un Microscopio Digital
En esta sección se presentan los últimos ejemplos de captura y análisis de imágenes de la impresión offset utilizando el Microscopio Digital 4K Serie VHX de KEYENCE.

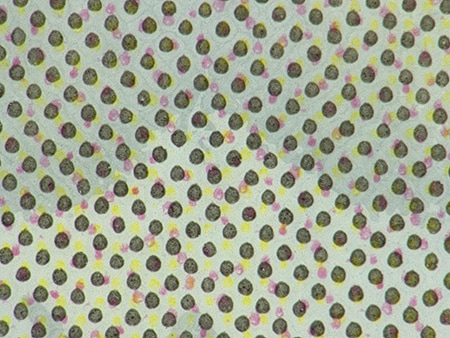

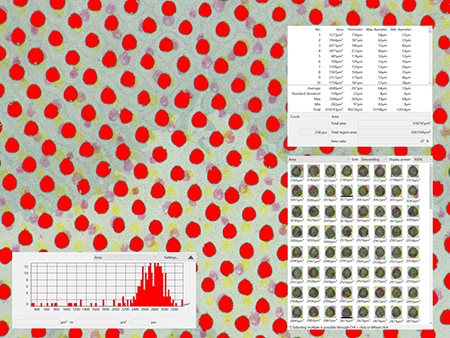

Medición automática del área de puntos de semitono
La función de medición automática de área puede cuantificar las variaciones de impresión.
