Observación y medición de botellas de plástico PET utilizando microscopios digitales

La mayoría de las botellas de plástico que utilizamos en la vida cotidiana están hechas de tereftalato de polietileno (PET), que es un tipo de resina fabricada a partir del petróleo. Este material se ha utilizado comúnmente para envases de bebidas porque cumple con la Ley de Sanidad Alimentaria y es seguro, ligero y altamente reciclable. En esta sección se presenta las características y el método de fabricación de las botellas de plástico hechas de PET junto con ejemplos de cómo se observan y miden utilizando microscopios digitales.

Observación y medición de botellas de plástico PET utilizando microscopios digitales

Características de las botellas de PET

Gracias a las siguientes características, las botellas de PET se utilizan ampliamente como envases de bebidas en la vida cotidiana.

  • Las botellas de PET son seguras e higiénicas, y cumplen la Ley de Sanidad Alimentaria.
  • Las botellas de PET son más ligeras y difíciles de romper que las de vidrio.
  • Las botellas de PET son reciclables, por lo que son ecológicas.
  • Las botellas de PET se convierten en dióxido de carbono y agua cuando se queman, por lo que no emiten sustancias nocivas.
  • Las botellas de PET se pueden tapar varias veces.
  • El contenido se puede ver porque las botellas de PET son transparentes.
  • Las botellas de PET son fáciles de procesar y hay una amplia gama de tamaños.

Método de fabricación de botellas de PET

Las botellas de PET típicas se fabrican con el método de moldeo por soplado y estirado biaxial que se muestra a continuación.

1. Las preformas, que son botellas de PET tubulares originales utilizadas para crear botellas de PET, se crean mediante moldeo por inyección.
2. Las preformas se calientan a aprox. 100°C (212°F).
3. Cada preforma se inserta en un molde de botella y luego se cierra el molde.
4. Se insufla aire a alta presión en la preforma para presionarla contra el molde.
5. Tras enfriarse, se abre el molde y se extrae la botella de PET.

Materiales de los tapones y las etiquetas de las botellas de PET

Las botellas están hechas de PET, pero sus tapones son de polipropileno (PP) y sus etiquetas, de poliestireno (PS). El PET, el PP y el PS se seleccionan por las siguientes razones.

  • Los tapones de PP entran fácilmente en contacto hermético cuando se cierran porque el PP es más blando que el PET.
  • El PP es fácil de procesar, por ejemplo, para roscado y conformado antideslizante.
  • Las etiquetas de PET son demasiado difíciles de envolver alrededor de las botellas.

Algunas botellas de PET recientes no tienen etiquetas.
Mientras que el PET se hunde en el agua, el PP flota. Por consiguiente, estas propiedades impiden que se mezclen entre sí cuando se reciclan.

Forma petaloide

Las botellas de PET para bebidas carbonatadas, que se denominan botellas resistentes a la presión, siempre tienen secciones transversales circulares con paredes gruesas. Además, hay cinco proyecciones hemisféricas en la parte inferior. Estas proyecciones parecen pétalos, lo que se considera la forma ideal para soportar la presión del gas.

Ejemplos de observación y medición de botellas de PET utilizando microscopios digitales

Estos son los últimos ejemplos de observación y medición de botellas de PET utilizando el Microscopio Digital 4K Serie VHX de KEYENCE.

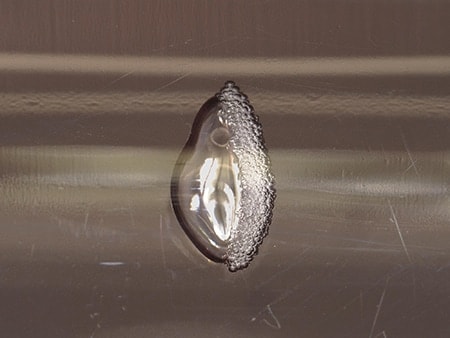

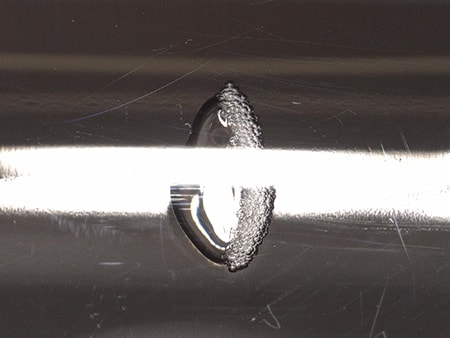

Observación de un defecto de burbuja de aire en una preforma
VH-Z20, 50×, iluminación anular, sin eliminación de reflejos de anillo
VH-Z20, 50×, iluminación anular, con eliminación de reflejos de anillo
El uso de la función de eliminación de reflejos de anillo permite la observación sin deslumbramiento.
Observación de rayones en la superficie de una tapa

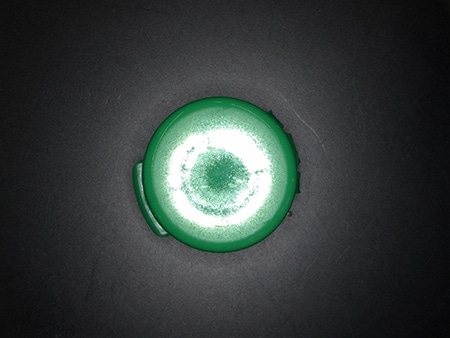

VH-Z00, 5×, iluminación anular, sin eliminación de reflejos de anillo

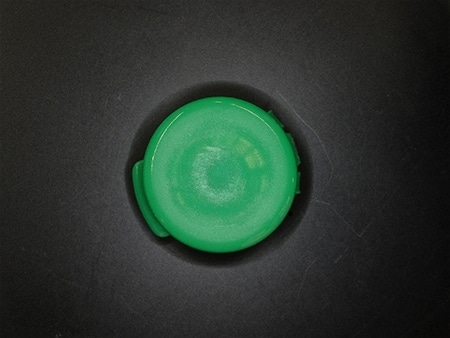

VH-Z00, 5×, iluminación anular, con eliminación de reflejos de anillo
El uso de la función de eliminación de reflejos de anillo permite la observación de rayones en las superficies de las tapas.
Observación de rebabas en la abertura de una botella de PET

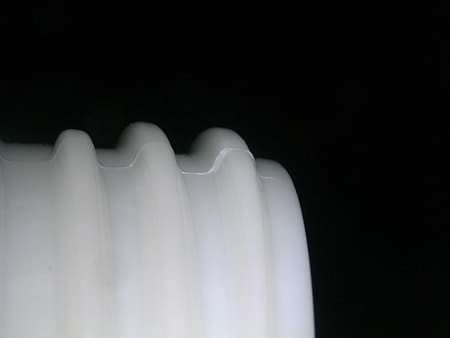

VH-Z20, 20×, iluminación anular

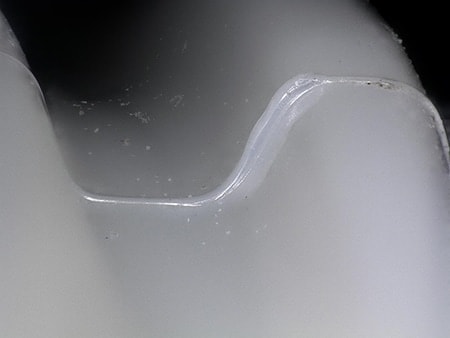

VH-Z20, 100×, iluminación anular
Una gran profundidad de campo facilita la observación inclinada.
Observación de resina agrietada en el fondo de una botella de PET

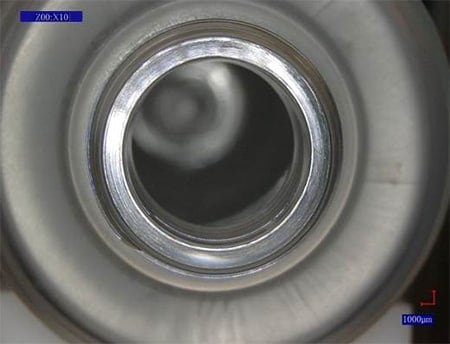

VH-Z00, 10×, iluminación anular
Imagen enfocada en la cabeza de la botella

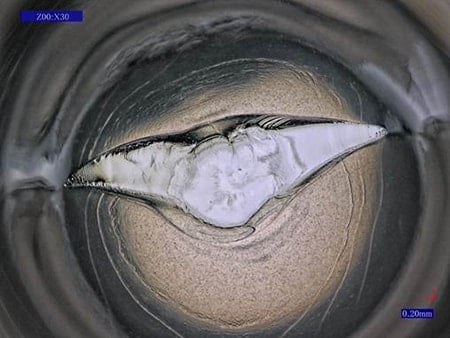

VH-Z00, 30×, iluminación anular
Imagen enfocada en el fondo de la botella
Una larga distancia de trabajo y una gran profundidad de campo permiten la observación de envases sin cortar.

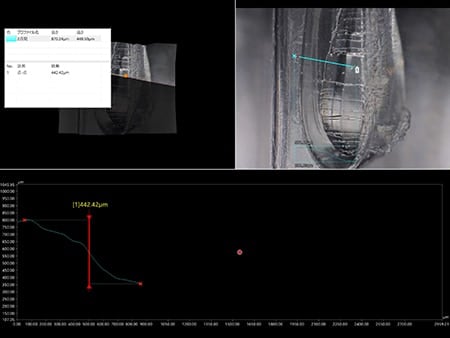

Medición de la profundidad del defecto en una botella de PET
VHX-E100, 100×, iluminación parcial anular

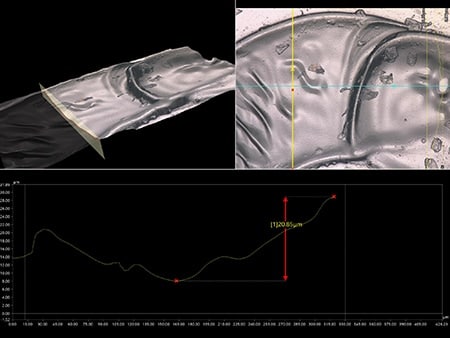

Medición de la profundidad de marcado en una botella de PET
VHX-E500, 700×, iluminación coaxial
Las paredes más delgadas de las botellas de PET se agujerean fácilmente cuando se rayan o marcan. La profundidad de las rayaduras, los agujeros y las marcas se puede medir durante la observación utilizando un microscopio digital.

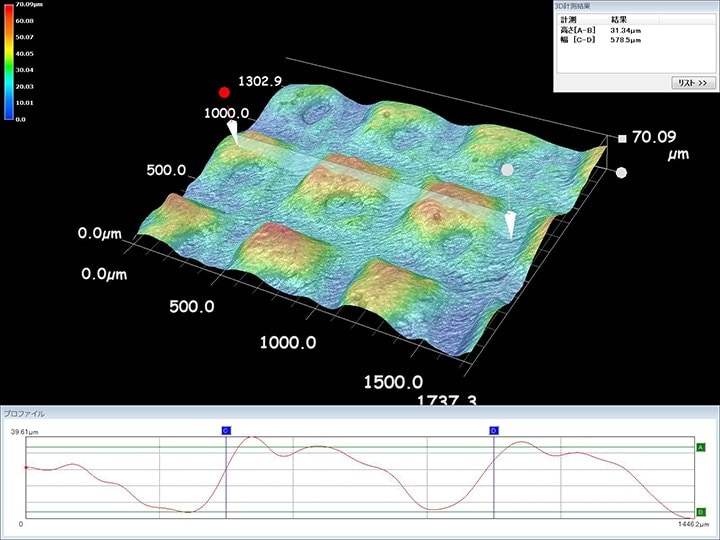

Medición del perfil 3D de un adhesivo de etiquetas en una botella de PET
VH-Z20, 200×, iluminación anular
