Observación y medición de juntas de tuberías y válvulas utilizando un Microscopio Digital

Las fábricas se construyen con diversas tuberías que se utilizan para transportar una amplia variedad de líquidos y gases. Se utilizan juntas y válvulas para conectar estas tuberías y para controlar los fluidos en su interior. En esta sección se presentan ejemplos de observación y medición de juntas y válvulas de tuberías utilizando un Microscopio Digital.

Términos relacionados con las juntas de tuberías y las válvulas
Tipos de juntas
Tipos de válvulas
Métodos de conexión de tuberías
Materiales típicos de las tuberías
Ejemplos de observación y medición de tuberías, juntas y válvulas utilizando un Microscopio Digital

Términos relacionados con las juntas de tuberías y las válvulas

Fluido: El líquido o el gas que fluye a través de las tuberías.
Juntas: Componentes que conectan las tuberías con otras tuberías, válvulas y otras piezas. Las juntas se pueden utilizar para cambiar la dirección de las tuberías, ramificar o combinar tuberías, cambiar su grosor, ampliarlas o cerrar sus extremos.
Válvulas: Se utilizan para ajustar la cantidad, la dirección y la presión del fluido que circula a través de las tuberías. Los tipos típicos de válvulas incluyen las de globo, las de bola, las de compuerta y las de mariposa.
Pérdida de presión: Disminución del impulso de un fluido que circula a través de una tubería. Se puede producir una pérdida de presión si la forma o la dirección del flujo cambia al pasar por una válvula o junta.

Tipos de juntas

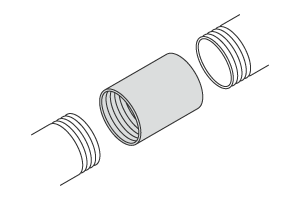

Nudo/Unión: Juntas que se conectan a las roscas externas de una tubería.

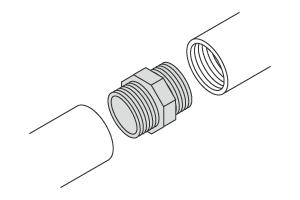

Machón: Juntas que se conectan a las roscas internas de una tubería.

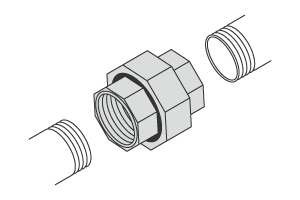

Unión universal: Juntas que se conectan a las roscas externas de dos tubos.

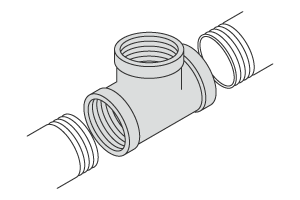

T: Juntas que se conectan a las roscas externas de dos tuberías para crear una rama en forma de T para conectar una tercera tubería.

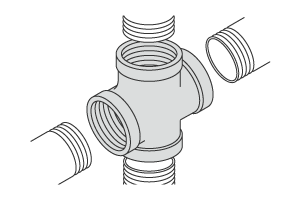

Cruz: Juntas que se conectan a las roscas externas de cuatro tubos para crear una rama de 4 vías.

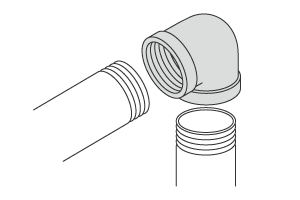

Codo: Juntas que se conectan a las roscas externas de dos tubos para crear una curva de 90 grados.

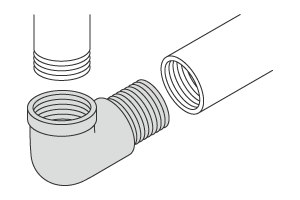

Codo M-H: Juntas que se conectan a las roscas externas de una tubería y a las roscas internas de otra tubería para crear una curva de 90 grados.

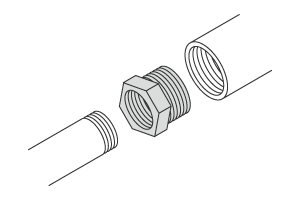

Tuerca reducida: Juntas que se conectan a las roscas internas de una tubería y a las roscas externas de otra tubería con un diámetro diferente. Las roscas internas del tubo de mayor diámetro se conectan a las roscas externas del tubo de menor diámetro.

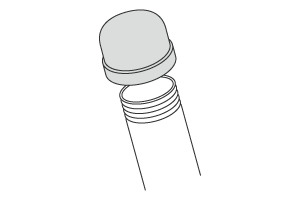

Tapa: Juntas que se conectan a las roscas externas de un tubo para crear un tapón.

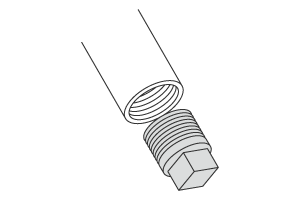

Tapón: Juntas que se conectan a las roscas internas de una tubería para crear un tapón final.

Tipos de válvulas

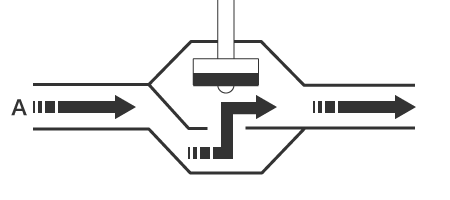

Válvula de globo: Las válvulas de globo tienen una carcasa de válvula esférica y a veces se denominan válvulas de cierre. El fluido fluye a lo largo de un camino en forma de S que es detenido por un cuerpo de válvula que se presiona contra el hueco en el centro. Para abrir y cerrar la válvula hay que girar la manivela, lo que lleva más tiempo que otros métodos, pero permite ajustar el caudal. Este tipo se utiliza comúnmente en los grifos de agua.

Cerrado

Abierto

A: Flujo de fluido

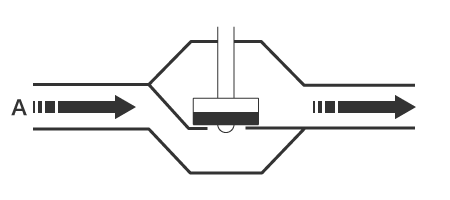

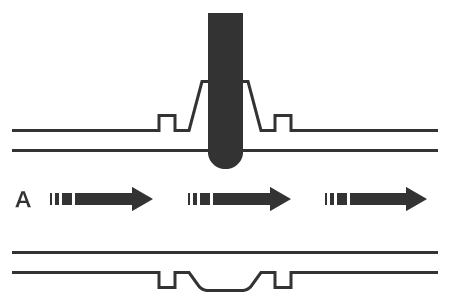

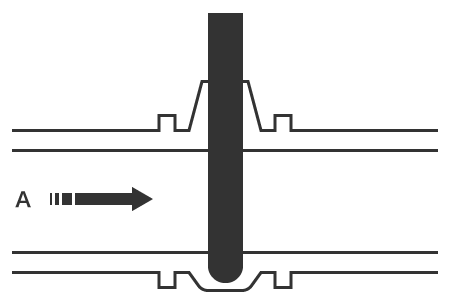

Válvula de compuerta: Las válvulas de compuerta utilizan un cuerpo de válvula en forma de placa que divide verticalmente el canal de flujo para detenerlo. Estas válvulas se utilizan únicamente para abrir o cerrar el paso del flujo y no permiten ajustar el caudal. Para abrir y cerrar la válvula hay que girar la manivela, lo que puede llevar más tiempo que otros métodos, y la dimensión vertical de la válvula es mayor que la de otros tipos de válvulas. Las válvulas de compuerta se utilizan comúnmente para detener el flujo de agua en las tuberías principales de desagüe y en tuberías de plantas.

Cerrado

Abierto

A: Flujo de fluido

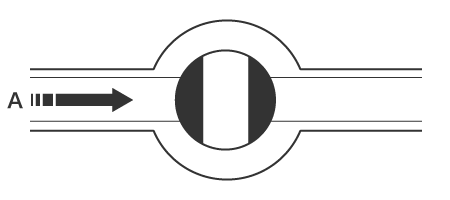

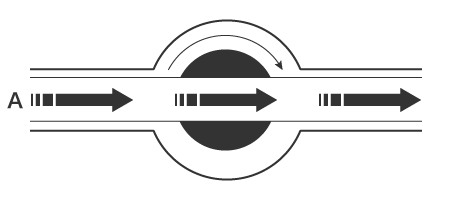

Válvula de bola: Las válvulas de bola incluyen un cuerpo de válvula en forma de bola que gira dentro de la carcasa de la válvula para abrir o cerrar el canal de flujo. El canal de flujo se abre cuando el orificio pasante está orientado a lo largo de la trayectoria del flujo, y se cierra cuando está orientado en ángulo recto con respecto a la trayectoria del flujo. Dado que la palanca sólo necesita girarse 90 grados, la apertura y el cierre de las válvulas de bola se pueden realizar rápidamente, y el recorrido de flujo recto creado garantiza unas características de baja resistencia. Este tipo de válvula se utiliza comúnmente como válvula principal de gas.

Cerrado

Abierto

A: Flujo de fluido

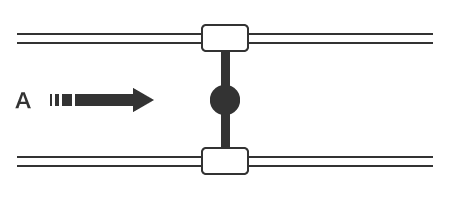

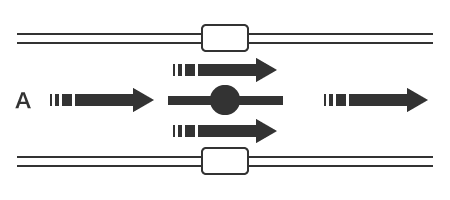

Válvula de mariposa: Las válvulas de mariposa incluyen un cuerpo de válvula en forma de disco en la carcasa de la válvula que se gira 90 grados para abrir o cerrar. No sólo se puede abrir o cerrar la válvula rápidamente, sino que estas válvulas también ofrecen un excelente ajuste del caudal. Además, su estructura es sencilla y no requiere mucho espacio para su instalación, por lo que se suelen utilizar en diversas situaciones.

Cerrado

Abierto

A: Flujo de fluido

Métodos de conexión de tuberías

Roscado

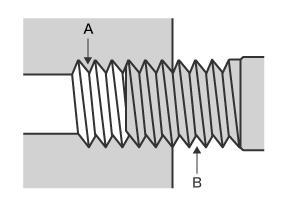

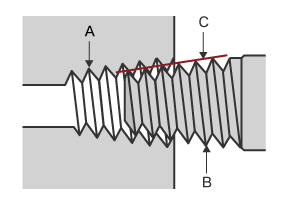

Las juntas y válvulas que se atornillan en una tubería pueden dividirse en dos categorías: las de rosca cónica y las de rosca paralela. Estos tipos se utilizan principalmente para tuberías de pequeño diámetro y baja presión a temperaturas normales.

Con bridas

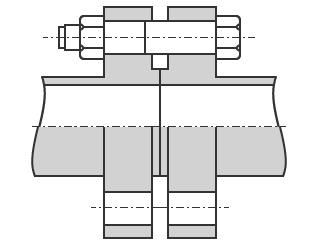

En una conexión con brida, los puntos de conexión se fijan mediante tuercas y tornillos. Este tipo de conexión se puede utilizar en una amplia gama de aplicaciones, incluyendo diámetros pequeños y grandes, así como presiones bajas y altas.

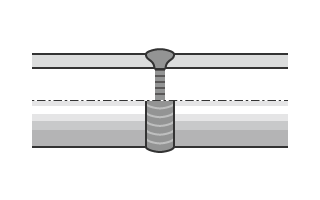

Soldadura por encastre

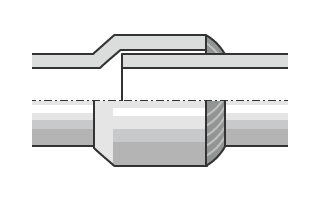

Las conexiones soldadas por encastre se forman insertando un tubo en la conexión hembra de una junta o válvula y soldando los dos juntos. Este tipo de conexión se utiliza en aplicaciones de alta temperatura y alta presión para ayudar a evitar fugas.

Soldado a tope

La soldadura a tope asegura la tubería y la junta o válvula soldando los extremos. Para asegurar una soldadura fuerte, primero se biselan los extremos. Este tipo de conexión se utiliza en aplicaciones de alta temperatura y alta presión para ayudar a evitar fugas.

Materiales típicos de las tuberías

Tubos de hierro (negro): Los tubos de hierro negro se pueden utilizar para agua, aceite, vapor, aire y otros fluidos.
Tubos de hierro (blanco): Los tubos de hierro blanco se galvanizan en caliente para ayudar a prevenir la oxidación y la corrosión.
Latón: El latón es una aleación dorada de cobre y zinc. Un uso común de este material son las tuberías de agua para los inodoros con descarga de agua.
Bronce: Este material de color dorado mate es una aleación de cobre, estaño, zinc, plomo y otros materiales. El bronce es más fuerte, más duro y más resistente a la oxidación que el latón.
Acero inoxidable (SUS): El acero inoxidable es un material popular por su excelente resistencia a la corrosión y al calor, así como por su durabilidad.
Policloruro de vinilo (PVC): Este material gris es económico y ofrece una excelente versatilidad y resistencia. El PVC se utiliza comúnmente como tubería de suministro de agua y de drenaje.

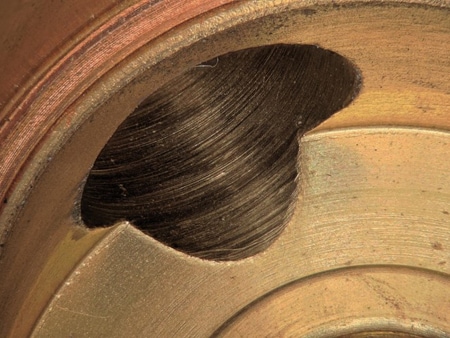

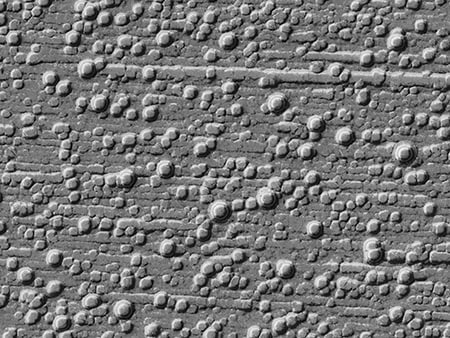

Ejemplos de observación y medición de tuberías, juntas y válvulas utilizando un Microscopio Digital

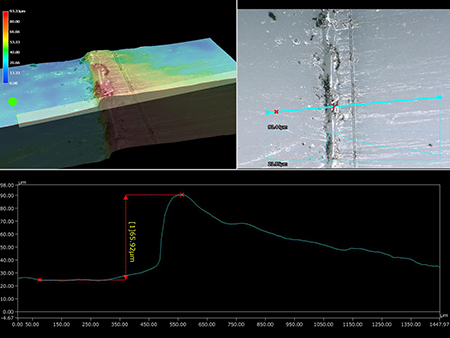

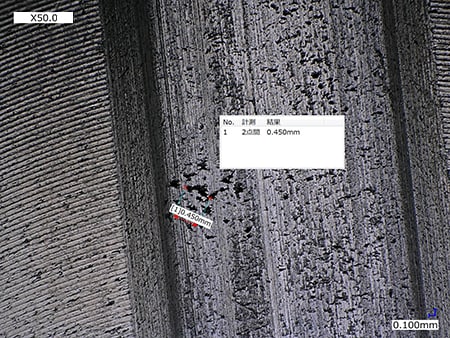

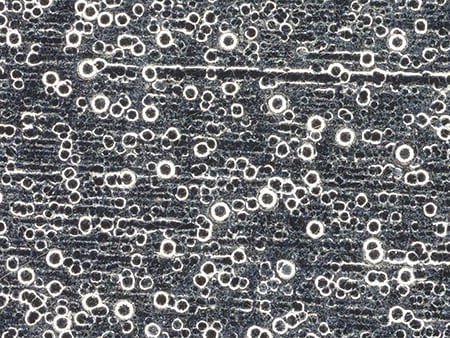

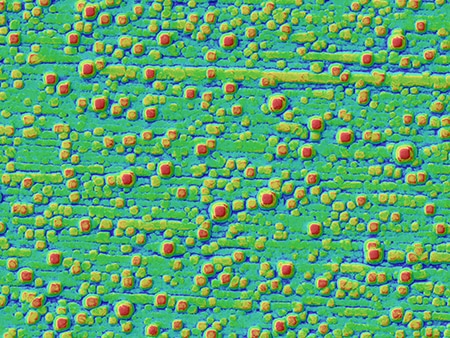

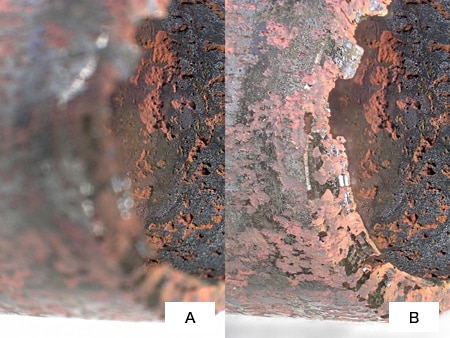

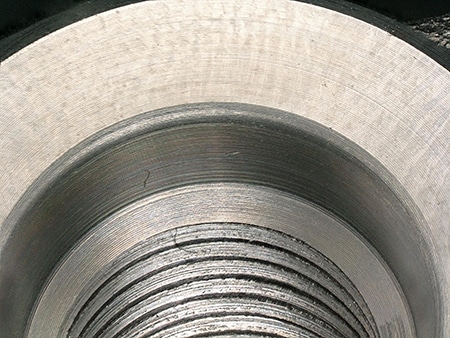

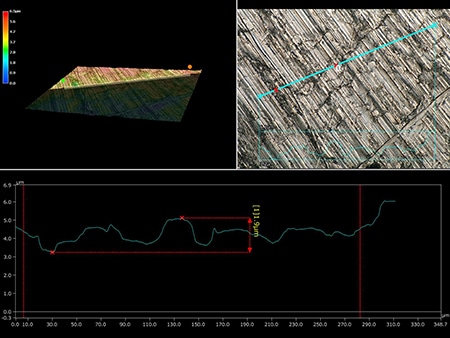

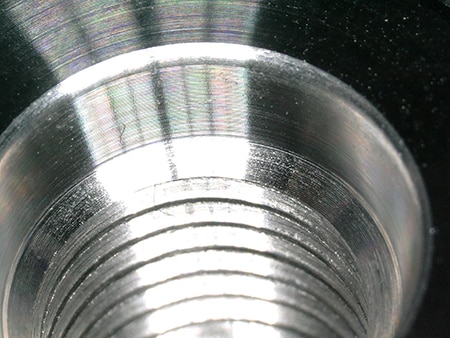

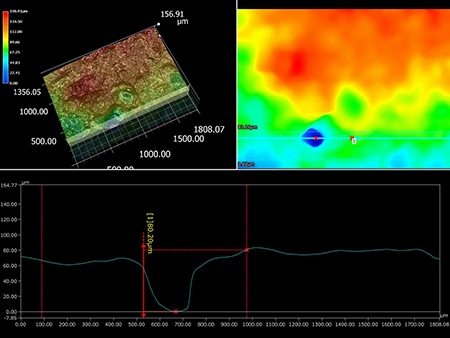

A continuación, se presentan los últimos ejemplos de observación y medición de tuberías, juntas y válvulas utilizando el Microscopio Digital 4K Serie VHX de KEYENCE.
