Observación y análisis forense
En la investigación detallada de incidentes o delitos y la verificación de evidencia que determina la culpabilidad o inocencia, es muy importante examinar e inspeccionar la evidencia recolectada en las escenas de manera sofisticada, científica y precisa. Por lo tanto, la evidencia recopilada debe analizarse desde varias perspectivas, como la jurisprudencia médica, la química y la física.
En esta sección se presentan ejemplos de aplicación de nuestro Microscopio Digital 4K, que mejora aún más la sofisticación de la observación y la medición en el ámbito forense.
- Campos de examen y aplicaciones del microscopio en el ámbito forense
- Ejemplos de aplicación de nuestro Microscopio Digital 4K en el ámbito forense, incluida la jurisprudencia médica
- Características del Microscopio Digital 4K Serie VHX de ultra alta precisión
- Observación de cabellos con gran aumento
- Observación de evidencia lustrosa como coronas dentales de metal
- Captura de huellas dactilares con imágenes 4K de alta resolución
- Observación de fibras con gran aumento
- Captura de imágenes de pólenes en filtros
- Análisis de escritura a mano utilizando imágenes de alta gradación de color e imágenes de mapa de color
- Un Microscopio Digital 4K que mejora la sofisticación y eficiencia del trabajo forense, incluida la jurisprudencia médica
Campos de examen y aplicaciones del microscopio en el ámbito forense
El trabajo forense incluye la jurisprudencia médica, la química y la física. En cada campo se realizan exámenes e inspecciones especializadas. Siga leyendo para conocer los campos representativos de la ciencia forense y obtener una visión general de los mismos.
Campos representativos de la ciencia forense
- Examen biológico
- En este campo se analizan, examinan e inspeccionan muestras biológicas —como sangre, huesos, pelo y saliva— relacionadas con un incidente o delito desde la perspectiva médico-legal.
- Identificación química
- En este campo se examinan e inspeccionan químicamente materiales —como revestimientos y fibras dejados en los lugares de los incidentes, aceites recogidos en los sitios de los incendios y residuos industriales vertidos ilegalmente— así como se inspeccionan drogas y venenos relacionados con casos de drogas ilegales y casos de muertes por envenenamiento.
- Identificación física
- Este campo estima las circunstancias de los accidentes e identifica las causas de los casos de incendios y accidentes de tráfico mediante la realización de investigaciones in situ y experimentos de reproducción. Este campo también analiza las imágenes de seguridad, los sonidos y las voces grabadas y también examina e inspecciona materiales como armas y balas.
- Examen de documentos
- Este campo examina e inspecciona documentos. Por ejemplo, la identificación de la letra a mano y los sellos de los documentos, como los contratos y las cartas; la identificación de materiales impresos fraudulentos, como el papel moneda, los vales de caja y los permisos de conducir; la identificación de las impresoras utilizadas para las cartas amenazantes; y la detección de signos de adulteración. Cuando se requiere un examen psicológico y una inspección, además del examen de documentos, se utiliza el polígrafo.
Aplicaciones del microscopio en el ámbito forense
En la investigación forense se analizan los componentes de las evidencias, la sangre, el ADN y otros materiales relacionados. Además, es importante el uso de microscopios para capturar, observar y analizar la apariencia de una manera sofisticada y no destructiva. A continuación, se ofrecen algunos ejemplos concretos.
- Identificación de huellas dactilares
- Identificación de escritura a mano
- Identificación de fibras
- Identificación de sustancias adheridas
- Captura de imágenes de la piel, el cabello y las características dentales
- Identificación de plancton en los fluidos que quedan en las vías respiratorias
- Captura de imágenes de marcas de estriado de rifle
- Captura de imágenes de signos de corte y fusión
- Identificación de materiales fraudulentos impresos
Ejemplos de aplicación de nuestro Microscopio Digital 4K en el ámbito forense, incluida la jurisprudencia médica
No se permite ningún error en el examen forense porque los resultados pueden influir en la vida de las personas implicadas en delitos o incidentes. También es importante que los forenses capturen y envíen imágenes que puedan ser una evidencia muy clara. Para utilizar los microscopios para la observación y el análisis forense, el equipo debe tener un alto rendimiento y una gran fiabilidad, y los usuarios deben tener un alto nivel de habilidad técnica y experiencia en el uso de este equipo.
Durante más de 30 años, KEYENCE ha desarrollado microscopios que son utilizados por más de 20,000 empresas e institutos de investigación en todo el mundo, persiguiendo minuciosamente la facilidad de uso, así como la fiabilidad, logrando un mayor rendimiento y funcionalidad.
El resultado de las últimas tecnologías y conocimientos de observación y análisis es el Microscopio Digital 4K Serie VHX de ultra alta precisión.
Este microscopio utiliza un sistema óptico de última generación, un sensor de imagen CMOS 4K, varias funciones de procesamiento de imágenes y un sistema de observación único bajo control totalmente motorizado. Estas características permiten una observación y un análisis sofisticados y precisos con operaciones sencillas. Siga leyendo para conocer las características y ejemplos de uso de la Serie VHX aplicables a la ciencia forense.
Características del Microscopio Digital 4K Serie VHX de ultra alta precisión
- Una gran profundidad de campo y varias funciones
-
Este producto proporciona una profundidad de campo que es al menos 20 veces mayor que la de los microscopios ópticos ordinarios, mientras mantiene una alta resolución. Esta combinación puede capturar imágenes completamente enfocadas de evidencia tridimensional incluso con grandes aumentos. Este microscopio también está equipado con varias funciones de procesamiento de imágenes, como la composición de profundidad, que puede obtener una imagen completamente enfocada en todo el campo de visión. Otras funciones de procesamiento de imágenes, como el Modo óptico efecto de sombra, que captura rayones y texturas sutiles en imágenes con una alta gradación de color comparable a las imágenes capturadas con microscopios electrónicos de barrido (SEM), también ayudan a capturar imágenes de examen nítidas que contienen toda la información necesaria.

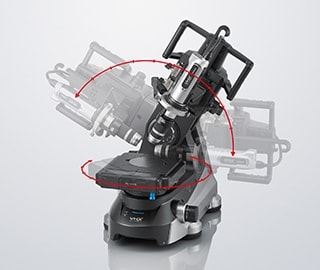

- Observación de ángulo libre
-
Con el control del eje XYZ para un ajuste fácil del campo de visión, el eje de rotación y el eje oblicuo, el diseño eucéntrico garantiza que el objeto permanezca centrado en el campo de visión, incluso si la unidad de lente está inclinada o girada. Gracias a la larga distancia de observación, se pueden observar evidencias importantes en cualquier ángulo sin contacto. La función de composición de profundidad también está disponible durante la observación inclinada.
- Evaluación de evidencia cuantificada con medición 2D y 3D de alta precisión y análisis automático
-

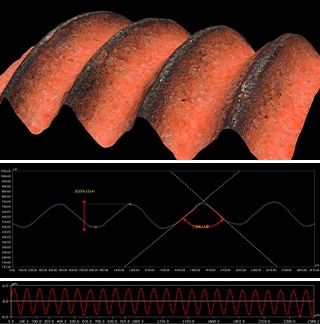

Las dimensiones, el área, el volumen, la forma 3D, la forma de la sección transversal en una ubicación arbitraria (perfil) y la rugosidad de la superficie pueden medirse con precisión con imágenes 4K de alta resolución de forma no destructiva y sin contacto. También está disponible una amplia gama de funciones de análisis automático, como la medición de área/conteo automáticos, que permite el análisis cuantitativo.

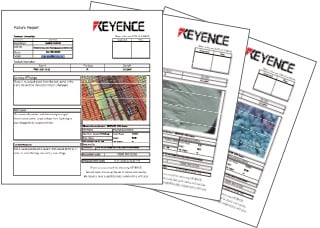

- Reducción de tiempo con la creación automática de informes
-
Se puede instalar Excel directamente en la Serie VHX. Los informes se pueden crear automáticamente dando salida a las imágenes capturadas y a los resultados del análisis en diseños arbitrarios utilizando plantillas. Esto reduce significativamente el tiempo requerido para la creación de informes, reduciendo la carga de trabajo.

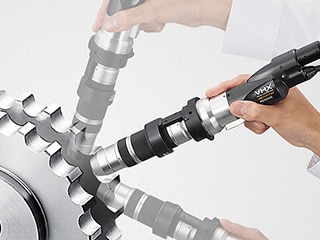

- Captura de imágenes 4K con observación manual utilizando un microscopio llevado al lugar de los hechos
-
Normalmente, casi todo el trabajo de los forenses se realiza en los laboratorios. Sin embargo, en el caso de los edificios y para otro tipo de evidencias que no pueden recogerse o trasladarse, es necesario realizar exámenes e inspecciones in situ, sin contacto y no destructivos. La Serie VHX puede capturar in situ imágenes 4K de alta resolución con observación manual.

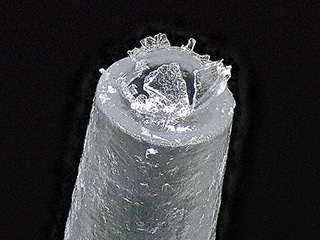

Observación de cabellos con gran aumento
Los cabellos recogidos en el lugar de los hechos son una evidencia importante para identificar a los autores y a las personas implicadas en los incidentes.
El Microscopio Digital 4K Serie VHX tiene una gran profundidad de campo, lo que permite la observación con imágenes 4K claramente enfocadas de las cutículas del cabello, incluso con grandes aumentos.
Este microscopio también está equipado con un revólver motorizado y una función de acercamiento continuo, lo que permite cambiar automáticamente el aumento de 20x a 6000x sin reemplazar la lente. El aumento se puede cambiar fácil y rápidamente con un ratón o una consola de mano mientras se observa la pantalla.
Además del cabello, se pueden observar con grandes aumentos varios tipos de evidencia, como la piel, con mayor sofisticación y eficiencia.
La Serie VHX puede medir con precisión dimensiones 2D y 3D utilizando imágenes de observación. Como tal, el diámetro exterior y la forma de la sección transversal (perfil) del cabello se pueden medir de forma no destructiva y sin contacto, lo que permite una rápida comparación e identificación cuantitativa, así como el análisis de diversas marcas.
Observación de evidencia lustrosa como coronas dentales de metal
La evidencia puede tener varias condiciones superficiales. Las evidencias brillantes que tienen superficies curvas —como las coronas dentales de metal, en particular— pueden difuminar la luz reflejada, causando deslumbramiento. Esto dificulta la determinación de las condiciones de iluminación, lo que requiere mucho tiempo y esfuerzo.
El Microscopio Digital 4K Serie VHX puede simplificar la determinación de las condiciones de iluminación, lo que permite una observación rápida. Este microscopio está equipado con la función de iluminación múltiple, que captura automáticamente múltiples imágenes con iluminación omnidireccional con sólo pulsar un botón. La observación se puede iniciar simplemente seleccionando la imagen de las múltiples imágenes capturadas que sea visualmente la más adecuada para el propósito. Esta función reduce drásticamente el tiempo de determinación de las condiciones, requerido con microscopios convencionales.
Las imágenes que no se utilizan para la observación también se almacenan automáticamente y, por lo tanto, se pueden volver a utilizar. Por lo tanto, no es necesario volver a colocar la evidencia importante en la plataforma para determinar las condiciones, incluso cuando la evidencia deba observarse en condiciones diferentes.
Además, con sólo seleccionar una imagen anterior, se pueden reproducir completamente las condiciones de iluminación y los ajustes utilizados para capturar esa imagen. Por lo tanto, se pueden observar múltiples muestras del mismo tipo de evidencia bajo las mismas condiciones, lo cual es útil para el examen cuantitativo.

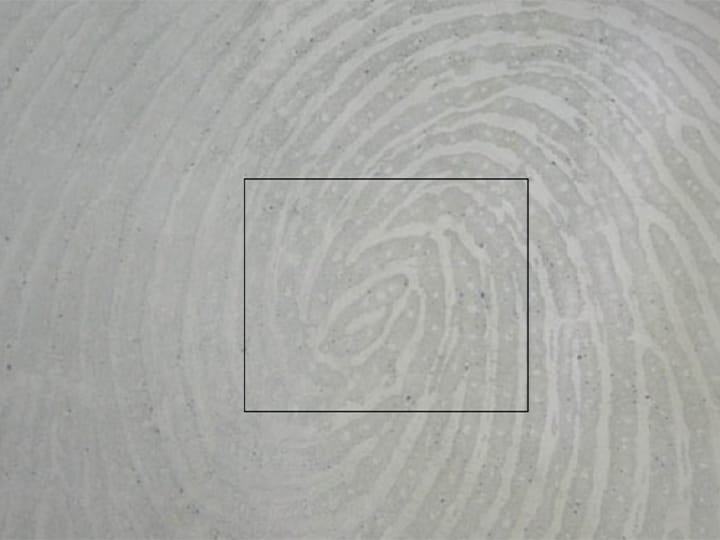

Captura de huellas dactilares con imágenes 4K de alta resolución
Las huellas dactilares son marcas importantes para identificar a las personas que han manipulado la evidencia. Sin embargo, puede ser difícil capturar imágenes con aumento nítidas si las huellas dactilares recopiladas tienen poco contraste con el fondo.
El Microscopio Digital 4K Serie VHX simplifica las operaciones para la determinación de las condiciones de luz y otros ajustes, lo que permite capturar fácilmente imágenes nítidas incluso con grandes aumentos.
Las huellas dactilares pueden tener un bajo contraste con el fondo durante la observación ordinaria. Este producto está equipado con la función de Alto rango dinámico (HDR), que captura múltiples imágenes a diferentes velocidades de obturación, generando una imagen con alta gradación de color. Esta función permite capturar imágenes 4K con una alta resolución y un alto contraste sin precedentes.
Observación de fibras con gran aumento
Para identificar las fibras, es necesario capturar con claridad imágenes de gran aumento de los tejidos que tienen estructuras tridimensionales.
El Microscopio Digital 4K Serie VHX admite varias condiciones de iluminación con una sola unidad. Por ejemplo, es posible capturar claramente detalles como las diferencias en el brillo de las fibras y la estructura de los tejidos mediante el uso de la iluminación coaxial para recibir la luz reflejada especularmente.
Además, con una gran profundidad de campo, se puede enfocar la totalidad de un tejido tridimensional incluso con grandes aumentos, lo que permite capturar imágenes 4K adecuadas para la identificación.

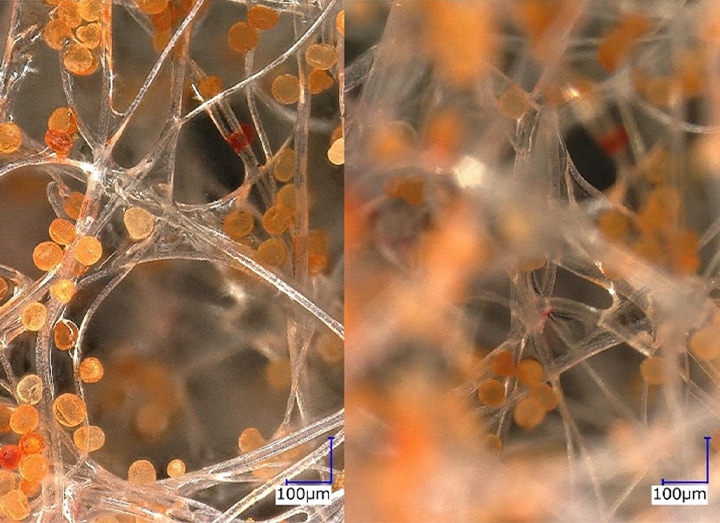

Captura de imágenes de pólenes en filtros
Los filtros utilizados para los purificadores y acondicionadores de aire tienen tejidos de fibra complejos y tridimensionales. Los microscopios convencionales no pueden capturar simultáneamente las fibras de los filtros y el polen adherido a estas fibras debido a una profundidad de campo insuficiente que sólo permite enfocar una parte del campo de visión.
El Microscopio Digital 4K Serie VHX está equipado con la función de composición de profundidad, que compone una imagen capturando múltiples imágenes con diferentes posiciones de enfoque. Se pueden capturar imágenes totalmente enfocadas en todo el campo de visión incluso con grandes aumentos. Con esta función, es posible capturar imágenes enfocadas tanto en las fibras del filtro que tienen profundidad como en los pólenes adheridos a estas fibras.
Las imágenes nítidas totalmente enfocadas que se obtienen mediante la composición de profundidad ayudan a identificar las sustancias adheridas de forma no destructiva y sin contacto, incluso en condiciones difíciles, como en los tejidos de las fibras de telas como ropa y ropa de cama.
Además, la Serie VHX puede automáticamente realizar la medición de área/conteo automáticos de alta precisión en el área especificada por el operador en la imagen, lo que permite un análisis cuantitativo rápido de las sustancias adheridas.
Análisis de escritura a mano utilizando imágenes de alta gradación de color e imágenes de mapa de color
Para la identificación de la escritura a mano, es necesario observar los detalles de las marcas dejadas en las fibras del papel. Sin embargo, como las irregularidades generadas por la presión de la escritura en la superficie del papel son muy pequeñas, es difícil escudriñarlas con lupas o microscopios ordinarios.

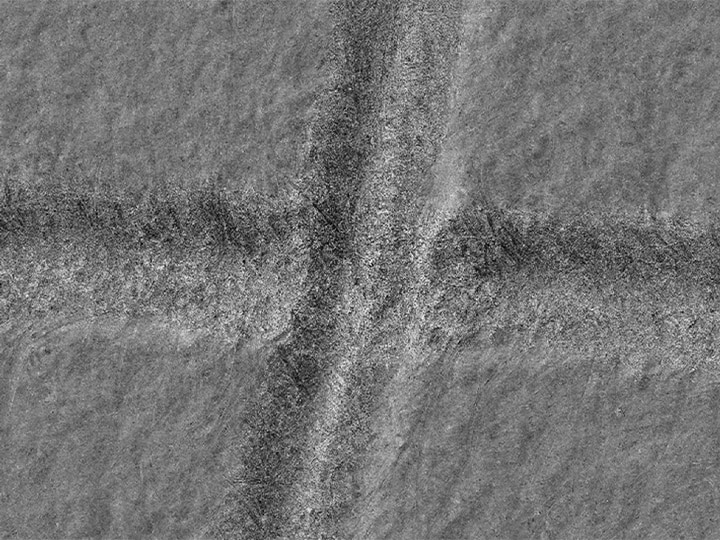

El Microscopio Digital 4K Serie VHX está equipado con el Modo óptico efecto de sombra, que captura imágenes de observación con una alta gradación de color que rivaliza con las capturadas con un microscopio electrónico de barrido (SEM). De este modo, es posible observar y analizar incluso las texturas más finas, las diminutas irregularidades de la superficie y los sutiles rayones (todos los cuales no podrían observarse con los microscopios convencionales).
Este producto puede realizar la observación en atmósfera normal, sin el vacío que requieren los SEMs ni el tiempo de preparación correspondiente, asegurando que la evidencia permanezca libre de daños.

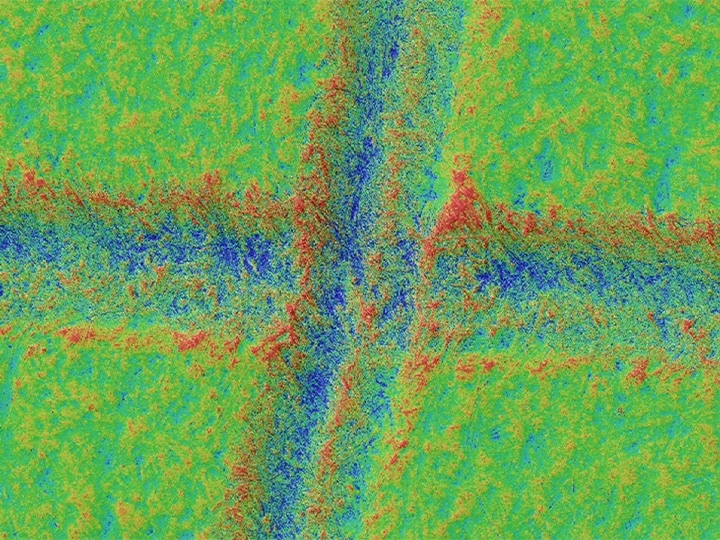

Las imágenes capturadas con el Modo óptico efecto de sombra también se pueden mostrar como un mapa de color. Las diferencias tridimensionales sutiles en una superficie de papel se pueden visualizar con diferentes colores, lo que resulta útil para el análisis, la comparación y la identificación de patrones de cambios de presión de escritura.

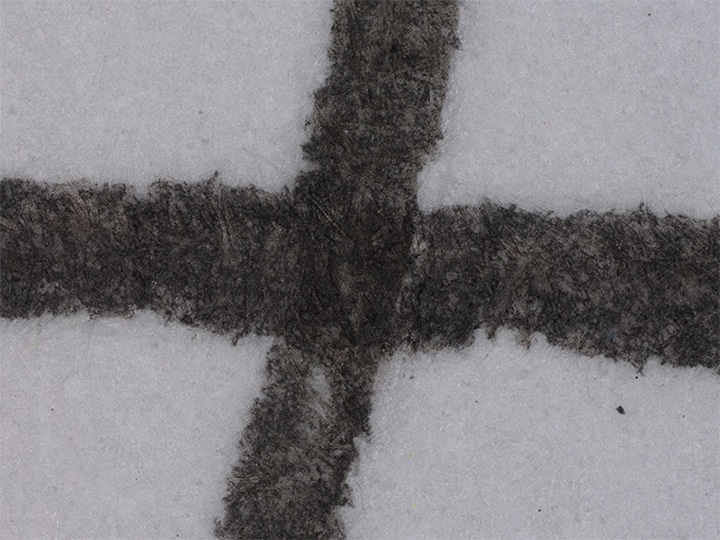

Las siguientes imágenes son ejemplos de la imagen de observación normal, la imagen del Modo óptico efecto de sombra y la imagen del mapa de color del Modo óptico efecto de sombra de la escritura a mano capturada con la Serie VHX.
Un Microscopio Digital 4K que mejora la sofisticación y eficiencia del trabajo forense, incluida la jurisprudencia médica
Uno de los principales beneficios que se pueden obtener al utilizar el Microscopio Digital 4K Serie VHX es la facilidad de uso que permite capturar imágenes de alta resolución en segundos.
La Serie VHX puede realizar sin problemas la serie de trabajos desde la observación y el análisis hasta la creación automática de informes con una sola unidad. Esta ventaja aumenta la precisión y eficiencia de la gran cantidad de trabajo forense diario, reduciendo el tiempo necesario para el examen y la carga de trabajo de los investigadores.
Además, las imágenes 4K que indican los detalles de la evidencia pueden desempeñar un papel importante a la hora de mostrar la base de los resultados del examen.
