Detección basada en la “luz”
Tipo de sensores de fibra óptica・Cabezales del Sensor de Fibra Óptica

Clasificación

Las unidades de fibra tienen muchas variaciones. Dado que las unidades de fibra no alojan ninguno de los componentes electrónicos, presentan muy pocas limitaciones en cuanto a tamaño y forma. El siguiente es un ejemplo de clasificación de las unidades de fibra de KEYENCE (Serie FU).

Montaje estándar/sencillo

Fibras roscadas y hexagonales

Roscado para un montaje sencillo en los herrajes y equipo de la máquina.

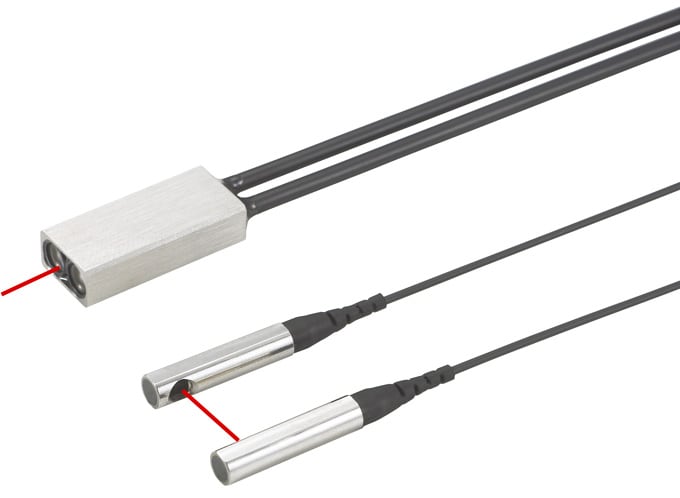

Cilíndrica (Instalación con un tornillo de fijación)

Apropiado para instalación en donde el espacio es limitado. Instalado perforando un orificio y usando un tornillo de fijación.

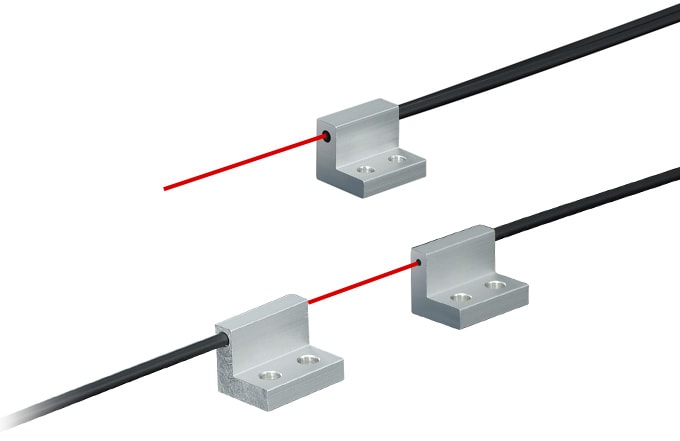

Herraje integrado

El sensor está incorporado en un herraje en L, simplificando así la instalación.

Punto pequeño/haz enfocado

Reflectivo de punto pequeño

Ideal para la detección de objetos pequeños. El tamaño del punto y la distancia focal son ajustables, de manera que no existe necesidad alguna de cambiar la distancia entre el sensor y el objeto.

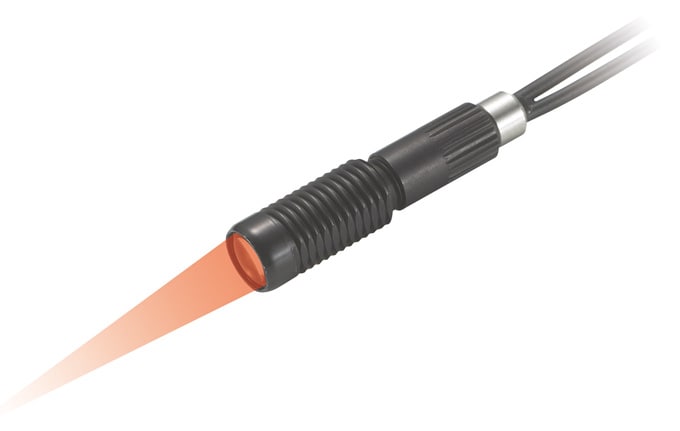

Haz enfocado/alta potencia

El uso de un lente reduce el campo de visión en base al ángulo de abertura. Este reducido haz ayuda a evitar la desviación y es apto para la detección de objetos a largas distancias.

Detección de objetos transparentes

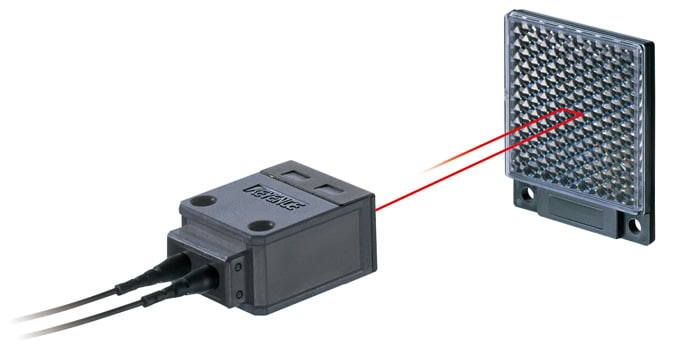

Retro-reflectivo

Efectivo para la detección de objetos transparentes. El haz pasa a través del objeto (transparente) dos veces, de tal manera que la atenuación de la luz aumenta.

Reflexión definida

Detecta dentro de un rango fijado. Reduce los efectos de fondo y cuenta con un diseño de perfil delgado para ahorra espacio.

Espacio pequeño

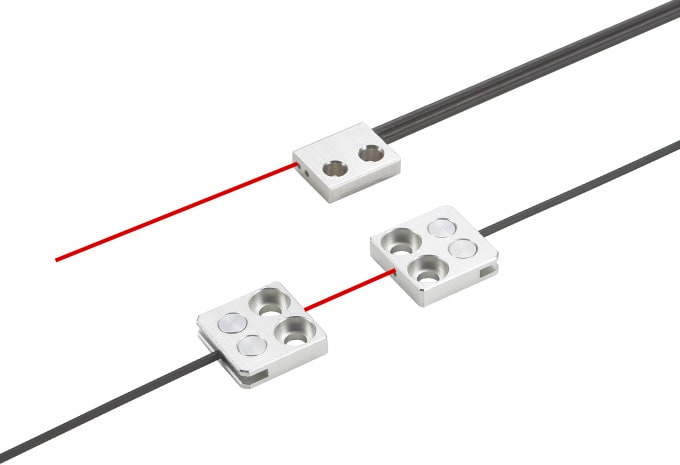

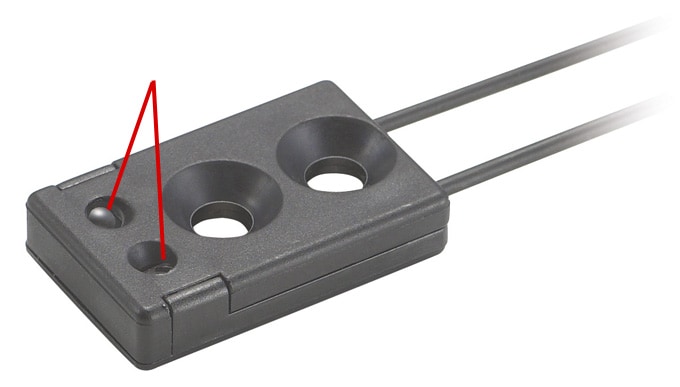

Fibras de herraje plano

Este sensor de perfil delgado viene con orificios de montaje para la instalación en espacios reducidos.

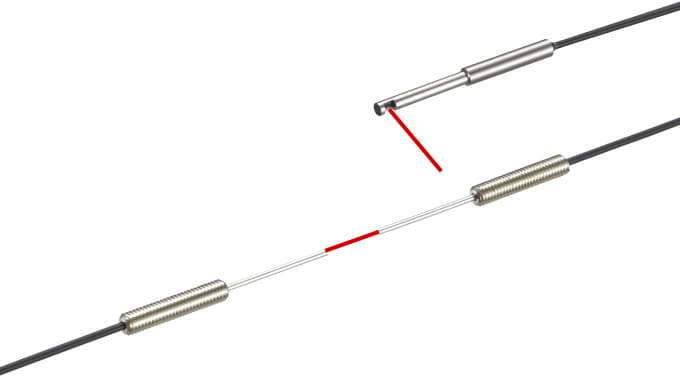

Funda

El diseño delgado de la funda elimina los problemas causados por la falta de espacio de montaje y permite colocar el sensor más cerca del objeto. La línea de productos incluye los tipos de funda de visión lateral y curvatura.

Ambientes hostiles

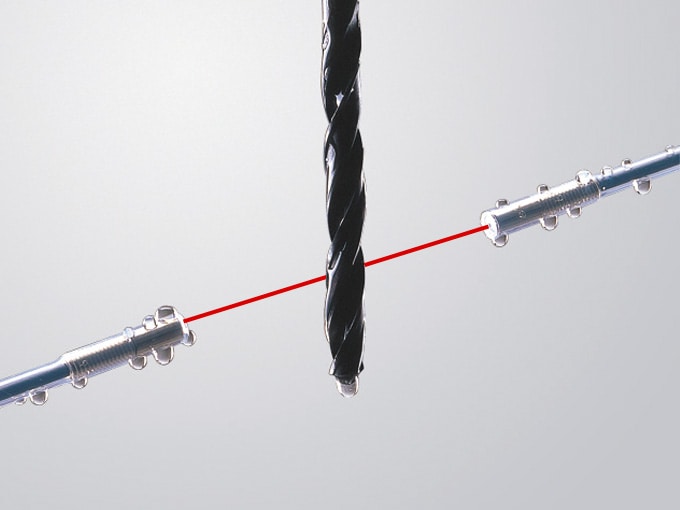

Resistente a aceites y químicos

El recubrimiento de resina de fluorocarbono permite el uso de estas fibras en casi cualquier entorno, incluyendo bajo condiciones de riesgo de salpicaduras de aceites o químicos.

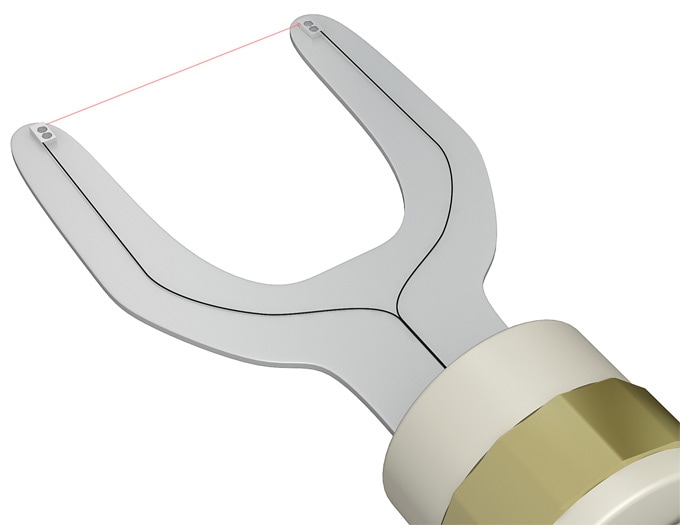

High-flex

Provee mayor flexibilidad que un cable eléctrico. ¡Resistente a 30 millones de dobleces!

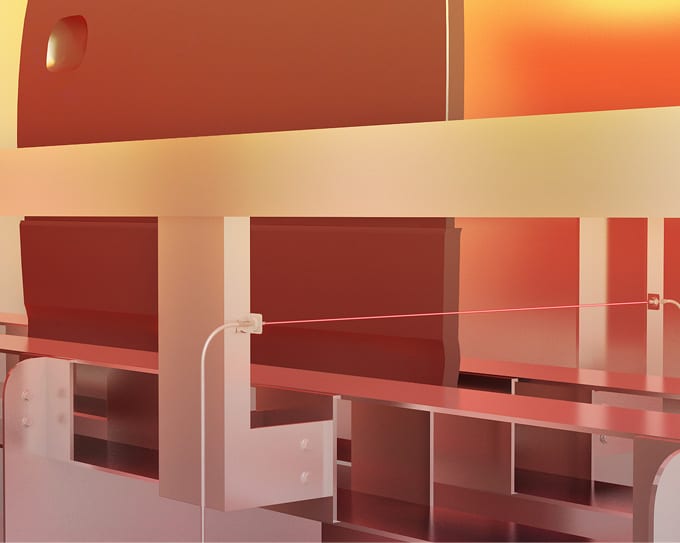

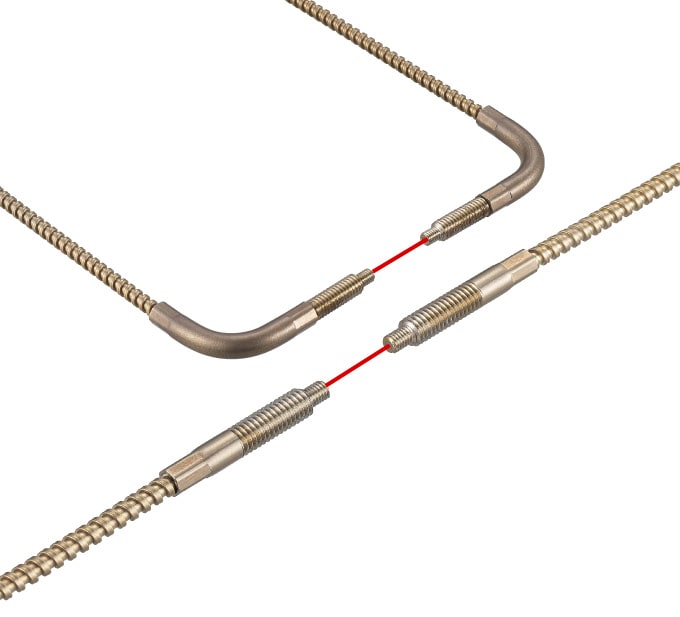

Resistente al calor

Ideal para su uso en aplicaciones a altas temperaturas. Soporta temperaturas de hasta 350°C 662°F.

Aplicación general

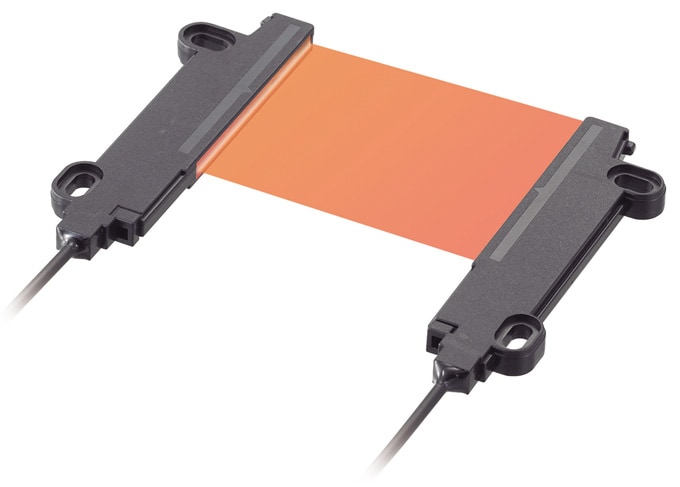

Área

El haz ancho es ideal para aplicaciones en las que existan variaciones en la posición del objeto así como para detectar múltiples formas u objetos en movimiento.
