Detección basada en la “luz”
Métodos de detección y Características de los sensores fotoeléctricos

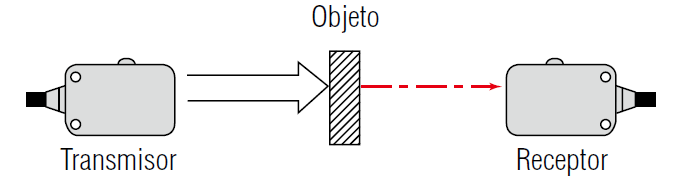

La detección se produce cuando el objeto cruza el eje óptico entre el transmisor y el receptor.

• ・Larga distancia de detección
• ・Posición de detección estable
• ・Objetos opacos detectables, independientemente de su forma, color o material
• ・Potente haz

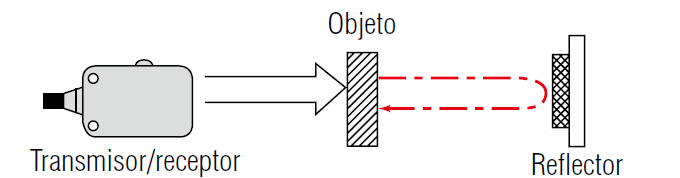

La detección se produce cuando el objeto cruza el eje óptico entre el cabezal y el reflector.

• ・El reflector puede ser instalado en un espacio limitado
• ・Cableado sencillo
• ・Distancia de detección más larga que la del tipo de sensor difusoreflectivo
• ・Eje óptico fácilmente ajustable
• Objetos opacos detectables, independientemente de su forma, color o material

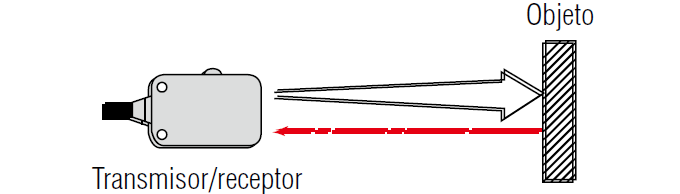

La detección se produce cuando el haz de luz emitido hacia el objeto, es reflejado por éste y se recibe de vuelta.

• ・Ahorrador de espacio (sólo requiere la instalación de la unidad del sensor)
• ・No requiere ningún ajuste del eje óptico
• ・Objetos transparentes reflectantes detectables
• ・Diferenciación de color posible

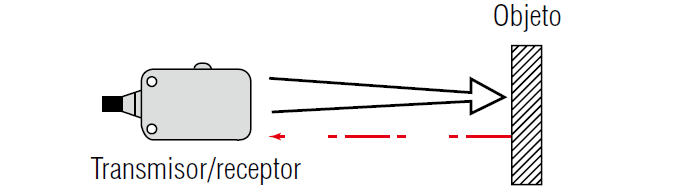

La detección se produce cuando el punto del haz emitido hacia al objeto, es reflejado por éste y se recibe de vuelta.

• ・Objetos diminutos detectables
• ・Marcas del objeto detectables
• ・Detección posible a través de aberturas estrechas entre las máquinas
• ・Punto de haz visible

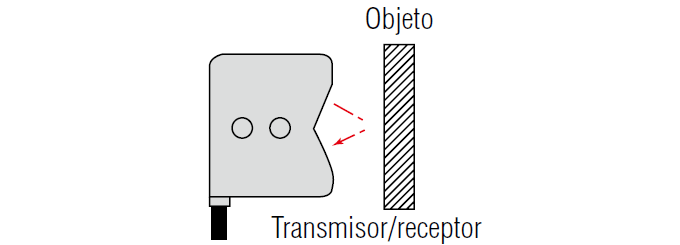

Los elementos de transmisión y recepción se disponen en ángulo, lo que permite la detección dentro de un área limitada donde los ejes ópticos se intersectan.

• ・El efecto del fondo del objeto es mínimo
• ・Baja histéresis
• ・Leves diferencias de altura son detectables
• Punto de haz visible

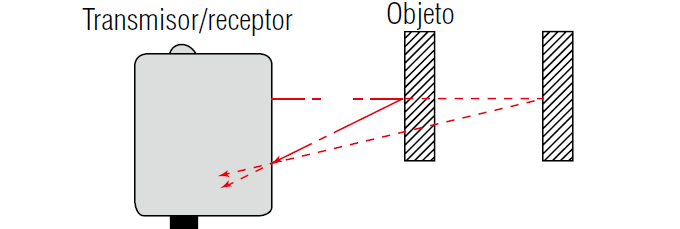

Detecta el objeto a una distancia específica de acuerdo al ángulo del haz de luz reflejado.

• ・No se ve afectado por objetos o fondos altamente reflectantes
• ・Detección estable de materiales con reflectancia y colores variantes
• ・Detección de alta precisión de objetos diminutos
• Punto de haz visible

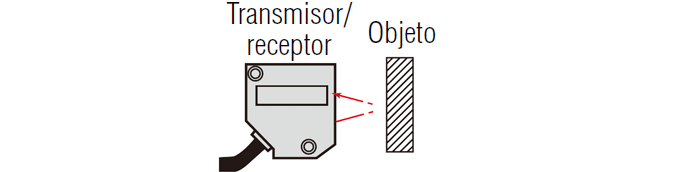

Cuando el haz de luz incide en un objeto, se refleja de manera diferente de acuerdo al brillo del objeto. El sensor detecta la diferencia de brillo en función de cómo se refleja el haz (especular o difusamente).

• ・La detección en la línea es posible.
• ・La detección no se ve afectada por el color del objeto.
• ・Se pueden detectar objetos transparentes.
