Sensor de captura instantánea láser 3D
Serie LJ-S8000
Sensor de captura instantánea láser 3D Serie LJ-S8000
Nuevo Inspección 3D en línea con integración sencilla
- Inspección de apariencia, dimensionamiento y detección, todo en un solo dispositivo
- Varios modelos de cabezal diferentes para manejar una gran variedad de objetos
- Rápida captura de imágenes en tan sólo 0.2 segundos
El Sensor de captura instantánea láser 3D Serie LJ-S8000 es el primero en adoptar un método de detección por escaneado motorizado. La fuente de luz láser y el mecanismo de escaneo incorporados eliminan la necesidad de iluminación externa, lentes, una plataforma móvil o un encoder. Esto permite realizar inspecciones (dimensionamiento, apariencia, forma, etc.) y diferenciaciones con tan sólo instalar el sensor. Ahora es posible realizar inspecciones en línea al 100% con una ultra alta velocidad y precisión para una amplia variedad de objetos y materiales, con velocidades de obtención de imágenes de hasta 0.2 segundos y una repetibilidad de 0.3 µm (0.000012″). La función de navegación de imágenes de KEYENCE simplifica el ajuste, permitiendo seleccionar la imagen con la mejor calidad, eliminando la necesidad de conocimientos especializados y reduciendo el tiempo y esfuerzo en la puesta en marcha o al reconfigurar ajustes.
Características
¡El primer perfilómetro del mundo con mecanismo de escaneo incorporado! Inspección altamente precisa y estable sin necesidad de ajustes molestos
La Serie LJ-S utiliza un diseño único en su clase que permite el escaneo de piezas moviendo los componentes internamente y eliminando la necesidad de mover la pieza del cabezal. Esto no sólo facilita la instalación, sino que también crea una gran profundidad de campo.
-
1Láser azul de alta intensidad
La alta densidad de concentración de luz y el haz de formación de imagen nítida permiten una alta precisión de inspección. -
2CMOS de alta resolución
-
3Motor de accionamiento directo sin escobillas
El exclusivo diseño sin escobillas garantiza una durabilidad ultraelevada del motor de accionamiento directo.
No necesita iluminación, ni movimiento, ni codificadores
No requiere iluminación
No requiere actuadores
No requiere codificador

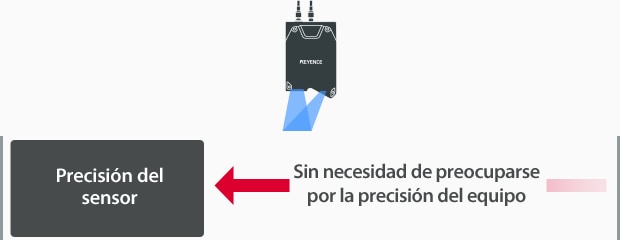

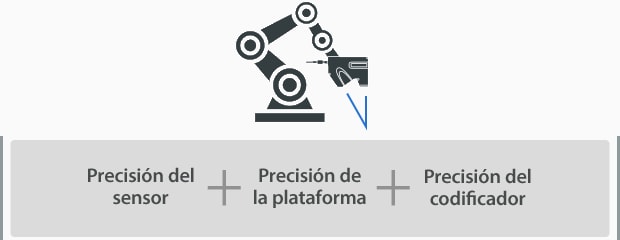

La configuración simplificada ayuda a mantener la precisión
Perfilómetros convencionales
Serie LJ-S8000
Medición e inspección todo en uno, beneficiosa para innumerables aplicaciones

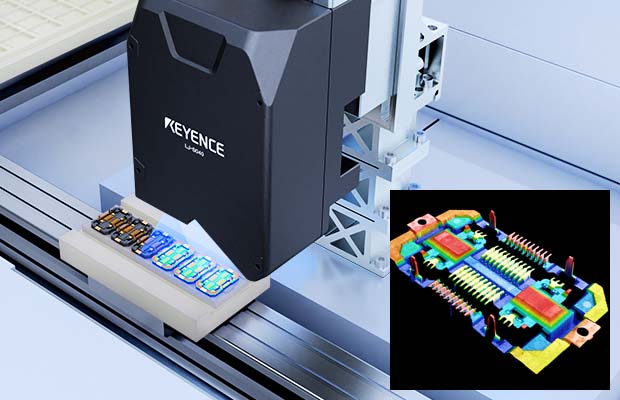

Medición de la coplanaridad de terminales de conexión
Ventajas de la inspección 3D
Mediciones dimensionales en 3D:
A diferencia de las cámaras de visión convencionales, que sólo tienen en cuenta la información en escala de grises, el perfilado en 3D también tiene en cuenta la información de altura, lo que permite obtener resultados altamente estables.
Se encuentra disponible una amplia variedad de herramientas de medición, incluidas mediciones de altura, planicidad, posición, anchura, área, volumen, ángulo y GD&T.
Inspección de apariencia 3D/identificación/diferenciación:

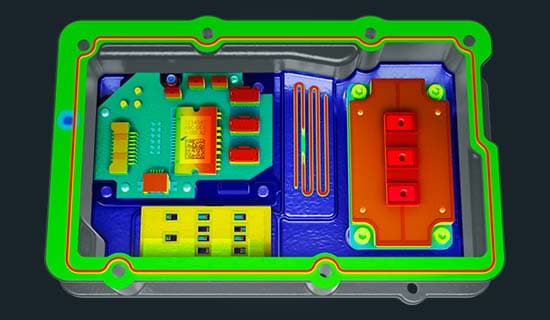

Las “imágenes basadas en la altura” que utilizan cambios de color para mostrar las diferencias de altura facilitan la detección de superficies irregulares y otras condiciones, independientemente de los marcados, patrones u otras características de la superficie del objeto. Al mismo tiempo, se capturan también imágenes en escala de grises, lo que permite una estabilidad y un uso aún mayores en una amplia gama de aplicaciones.
Llevando la inspección visual en línea a la siguiente dimensión

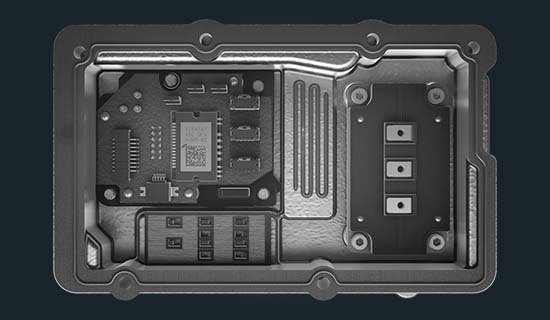

Inspección visual plana basada en el contraste
- Sin mediciones de altura o profundidad
- Los resultados se ven afectados por el enfoque y los patrones de fondo
- Inspección inestable cuando hay variaciones sutiles en el sombreado
Inspección visual 3D basada en altura
- Es posible realizar mediciones de ancho, altura, área y volumen
- Los resultados no se ven afectados por el enfoque o los patrones de fondo
- Inspección estable de superficies irregulares de colores similares

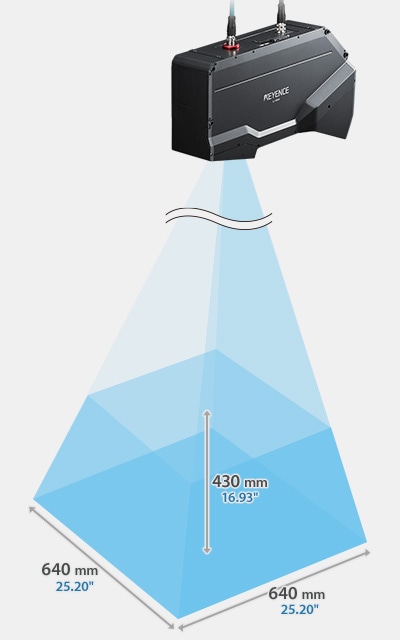

Seleccione entre una línea de modelos diseñada para satisfacer todos los requisitos de la aplicación

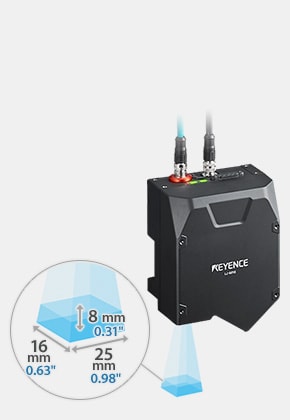

LJ-S015
Repetibilidad
Eje Z (altura): 0.3 µm 0.000012″

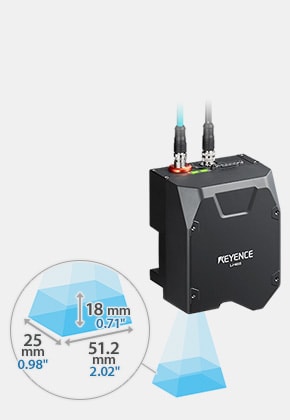

LJ-S025
Repetibilidad
Eje Z (altura): 0.4 µm 0.000016″

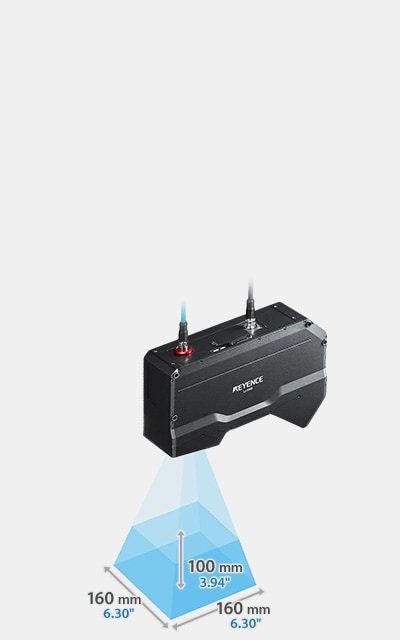

LJ-S040
Repetibilidad
Eje Z (altura): 0.5 µm 0.000020″

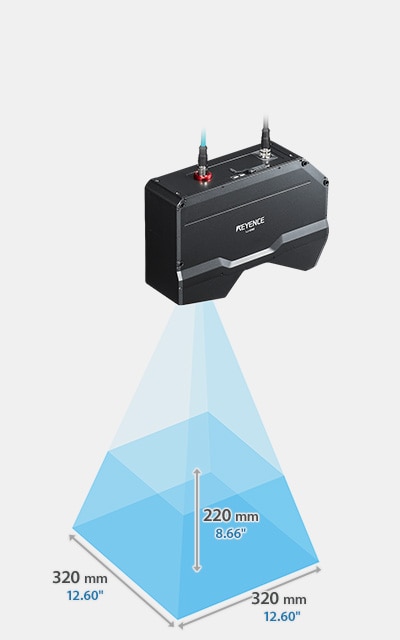

LJ-S080
Repetibilidad
Eje Z (altura): 1 µm 0.000039″
