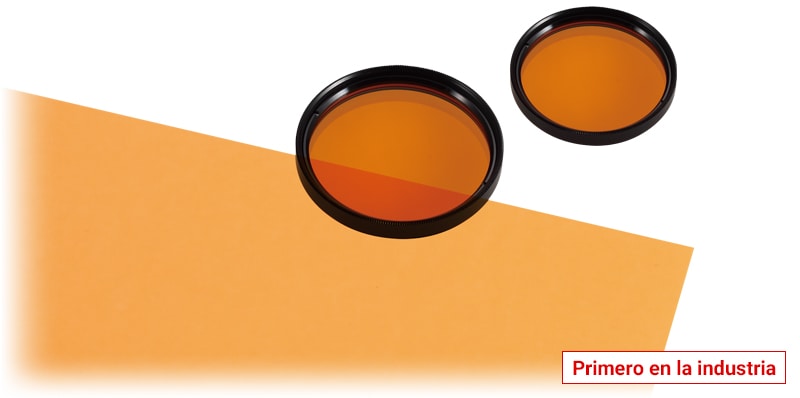

Hoja de conversión de longitud de onda Inspecciones con iluminación de fondo sin el uso de una luz de fondo
CA-DWC30
Mecanismo de conversión de longitud de onda
Combinando una hoja de conversión de longitud de onda, iluminación LED azul y un filtro de corte azul, se logra una nueva técnica de iluminación que puede producir imágenes a contraluz con iluminación frontal.

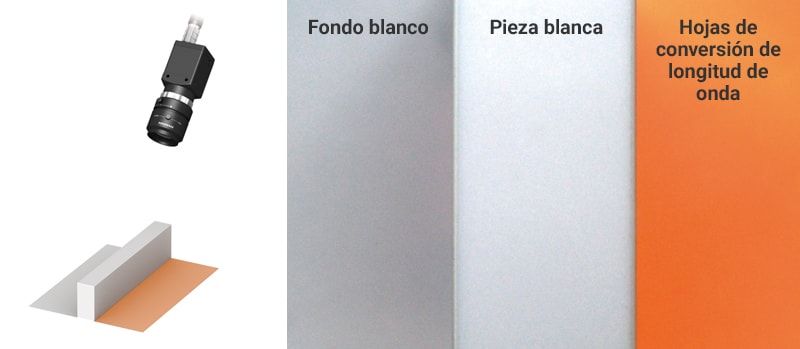

Solo con luz ambiental
Esta es la imagen obtenida cuando la pieza de trabajo blanca se coloca encima de la hoja de conversión de longitud de onda y de la hoja blanca.

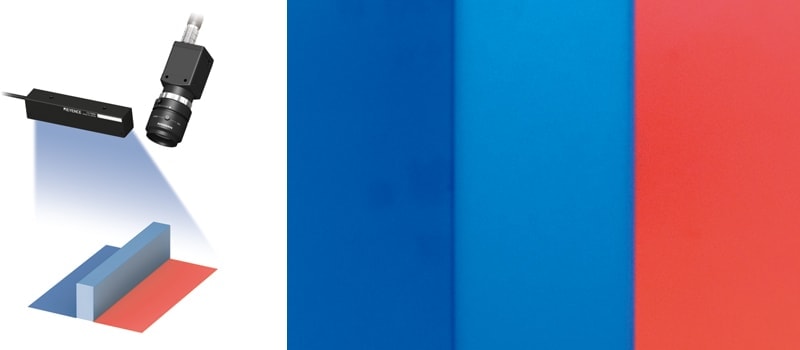

Instale una barra de luz azul.
Esta es la imagen que se obtiene cuando se emite la luz azul. El fondo blanco y la hoja blanca crean imágenes en azul. La hoja de conversión convierte la forma de onda de la luz azul en un color naranja rojizo, y refleja este color.

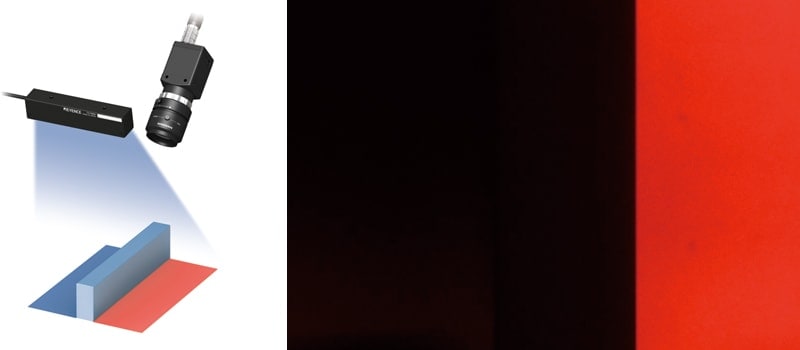

Además, instale en el lente un filtro de corte azul.
El filtro de corte azul corta la luz reflejada en el rango azul, y sólo la luz de la hoja de la conversión de longitud de onda entra en la lente. De esta manera, se obtiene una imagen de la pieza de trabajo como si se capturara con una luz de fondo.
Aplicación
Alineación

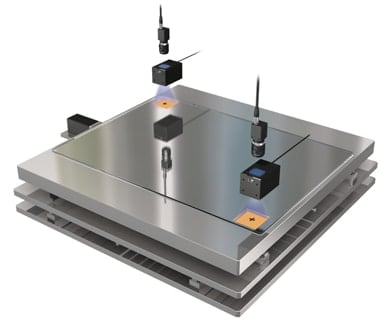

Es difícil cablear luces en una base móvil, pero hay momentos en los que el contraste de una luz reflejada es insuficiente. Mediante el uso de la hoja de la conversión de longitud de onda, se pueden obtener imágenes a contraluz sin ningún cableado, lo que permite lograr detecciones estables.

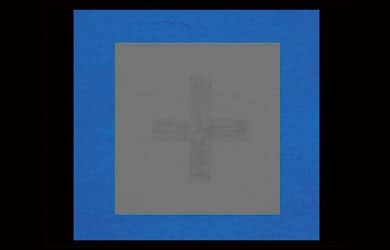

Utilizando solamente luz azul reflejada
El contraste de la marca de alineación es insuficiente, por lo que una detección estable no es posible.

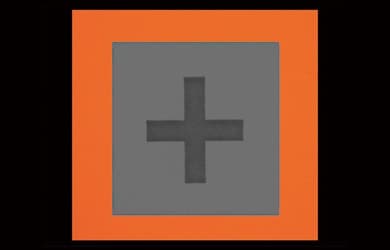

Utilizando la hoja de conversión de longitud de onda
El contraste obtenido es equivalente a aquel de las imágenes capturadas con luces de fondo, lo que mejora la precisión de alineación.
Inspección de nivel

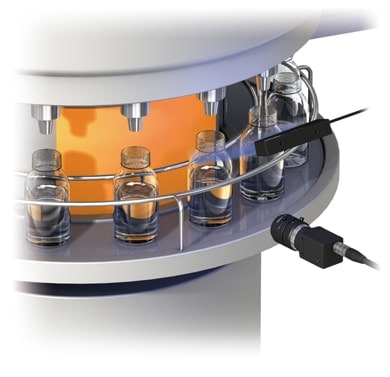

Suponga que no hay espacio para instalar una luz de fondo para realizar inspecciones de superficie de líquido en una máquina de llenado, y que en su lugar sólo se puede utilizar luz reflejada. Incluso si la luz se instala en un espacio estrecho, se pueden obtener imágenes a contraluz al envolver una hoja de conversión de longitud de onda alrededor del fondo giratorio.

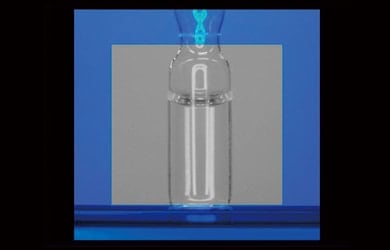

Utilizando solamente luz azul reflejada
Debido al efecto de la reflexión de la superficie del objeto, no es posible obtener una vista estable de la superficie del líquido.

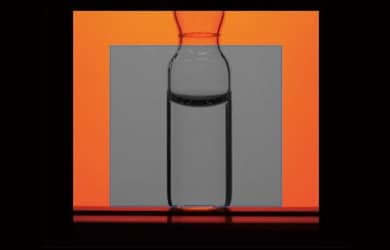

Utilizando la hoja de conversión de longitud de onda
Sólo la superficie del líquido está representada claramente como una imagen a contraluz, lo que permite realizar inspecciones estables de la superficie líquida.
Puede haber sustancias extrañas en la superficie de la hoja de conversión de longitud de onda. Sin embargo, incluso ante la presencia de estas sustancias, el producto aún cae dentro de los estándares de inspección, y las mismas no indican que el producto sea defectuoso.
