Marco de control de características

Una tolerancia geométrica se especifica en el marco de control de características. Los siguientes elementos se escriben en el marco de control de características.

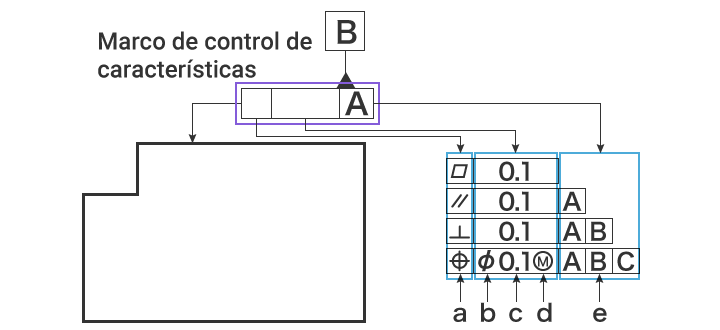

Marco de control de características
a
Símbolo de característica geométrica
Escribe el tipo de tolerancia geométrica.
b
Símbolo de diámetro (cuando sea necesario)
Las características geométricas que deben especificarse son las siguientes:
Área dentro de un círculo en un plano bidimensional: posición, concentricidad
Área dentro de un cilindro en espacio tridimensional: rectitud, paralelismo, perpendicularidad, angularidad, posición, coaxialidad
Área dentro de una esfera en espacio tridimensional: posición
c
Valor de tolerancia geométrica
Valor de tolerancia. La unidad es el milímetro (mm).
d
Requisito de material, zona de tolerancia común, etc.
Las indicaciones típicas incluyen (requisito de material máximo), (requisito de material mínimo) y CZ (zona [tolerancia] común). Otros incluyen y .
e
Referencia de prioridad
El diseñador puede especificar como referencia la parte que desee priorizar como referencia. Para especificar referencias múltiples, escríbalas en el orden de prioridad (de izquierda a derecha).
En general, los diseñadores determinan la letra asignada a una referencia en el orden de prioridad; por lo tanto, la prioridad generalmente se describe por orden alfabético.
