Inspección de cordones en la automovilística
La aplicación de sellador (sellante, imprimación) como juntas líquidas (CIPG, FIPG, etc.) o espuma de uretano es un paso indispensable en el proceso de montaje de las piezas del motor y las carcasas de las ECU, el sellado de las piezas del chasis y el montaje de los cristales en las carrocerías.
En la actualidad, los robots dispensadores se utilizan habitualmente para aplicar automáticamente el sellador en forma de cordón con una elevada relación de aspecto a lo largo de la forma del objeto. Sin embargo, para conseguir un sellado altamente hermético es necesario un recubrimiento continuo y estable del sellador. Esta sección presenta soluciones de inspección para garantizar un recubrimiento automático de alta calidad.
Inspección de la forma del cordón
Los sensores de desplazamiento láser de alto rendimiento se pueden utilizar para seguir el movimiento de un robot dispensador y lograr una inspección estable de la forma del cordón inmediatamente después del recubrimiento.

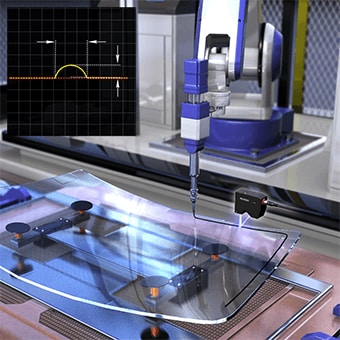

Inspección de la forma de la sección transversal 2D del sellador (sellante, imprimación) durante el montaje del panel de vidrio
El proceso de montaje de paneles de vidrio para control solar en las carrocerías de los automóviles requiere evitar la liberación de productos con un recubrimiento de sellador (sellante, imprimación) defectuoso que pueda causar la oxidación interna o la degradación de la rigidez debido a la entrada de agua.
La adopción de la Serie LJ-X8000 en el proceso de recubrimiento automático de espuma de uretano sobre los paneles de vidrio con un robot dispensador permite la inspección de toda la circunferencia inmediatamente después del recubrimiento mediante el seguimiento del robot. El muestreo de ultra alta velocidad en pasos finos se utiliza para inspeccionar la forma de la sección transversal inmediatamente después del recubrimiento para controlar los defectos.
El sistema garantiza una medición estable incluso en objetos con alturas y reflectividad muy diferentes, como paneles de vidrio curvados y sellantes, para los que resulta difícil realizar una medición estable cuando se utilizan cámaras convencionales.
Inspección de forma 3D del sellador (sellante, imprimación) en piezas del motor

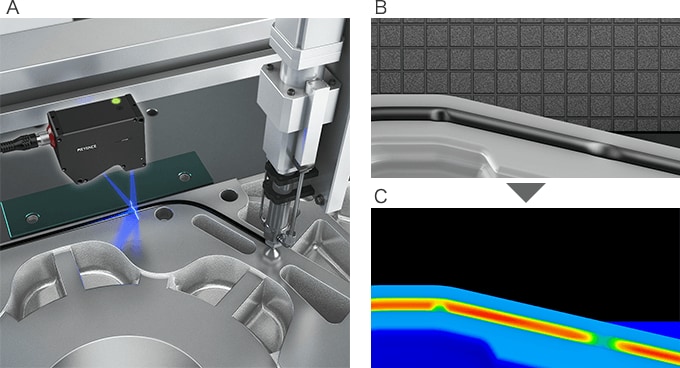

- A. Ejemplo de configuración de medición
- B. Vista ampliada de la sección medida
- C. Procesamiento de imágenes 3D (Ejemplo de producto inaceptable: Se detecta un cordón insuficiente o interrumpido.)
En el caso de los componentes de automóviles, es necesario evitar la entrada y fuga de aceite y agua. Para ello, es importante garantizar la unión y el sellado herméticos mediante un recubrimiento estable de sellador (sellante, imprimación) o juntas líquidas.
El Escáner láser 2D/3D de alta velocidad Serie LJ-X8000 permite medir en tiempo real la forma de la sección transversal de un cordón de sellador continuo inmediatamente después del recubrimiento mediante el seguimiento de los rápidos movimientos del robot dispensador. Este sistema garantiza una inspección estable para detectar defectos como variaciones de altura, recubrimientos insuficientes o desniveles del sellante, sin verse afectado por el color, la forma o el material del objeto o del sellante, ni por los reflejos de las piezas metálicas.
Además, el uso de un sistema de procesamiento de imágenes para procesar el perfil de la forma de la sección transversal obtenido con la Serie LJ-X8000 permite la inspección de la forma en 3D para obtener una forma, altura, anchura, volumen y otros aspectos más precisos.
