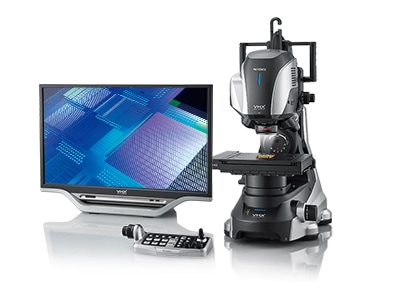

Adquisición de imágenes con el Microscopio 3D

Función de visualización del Microscopio 3D

Cuando se observa la superficie de un objeto con un microscopio, puede ser muy difícil determinar la forma o la topografía de la superficie, ya que sólo se puede enfocar una pequeña área a la vez. Esto es especialmente cierto cuando se captura una foto con una cámara.

Algunos microscopios digitales tienen la capacidad de escanear una superficie entera y capturar cada área diferente que entra en foco, combinándolas en una imagen completamente enfocada. Los datos de altura relativa de cada plano focal se pueden utilizar entonces para reconstruir la superficie en una imagen 3D que los usuarios pueden manipular libremente, lo que facilita la comprensión de la verdadera forma de la superficie.

Cómo cambiar la visualización en 3D

Se puede crear una imagen 3D y verla desde cualquier ángulo

Imágenes del Microscopio 3D de alta precisión con el método D.F.D. preciso

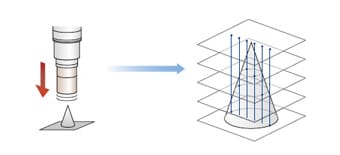

D.F.D. son las siglas de “Depth from Defocus” (profundidad por desenfoque). El método D.F.D. calcula la información de profundidad tridimensional con base en la cantidad de desenfoque de las imágenes bidimensionales. Cuando la lente se desplaza verticalmente hacia el objeto para capturar imágenes a diferentes alturas, el nivel de enfoque de un punto individual cambia gradualmente.
Cuando una posición en el objeto es más alta, en un sentido topográfico, esa parte de la imagen se enfocará antes (al mover la lente hacia abajo, hacia la pieza).Cuando una posición en el objeto es más baja, esa parte de la imagen se enfocará a medida que la lente se acerque más al objeto.
Calculando la posición de la altura de la lente en el momento en que se enfoca cada punto de la imagen, se puede crear una imagen en 3D.
Incluso si no se puede obtener un enfoque perfecto para algunas áreas, el algoritmo D.F.D. es capaz de calcular la posición de altura de esos píxeles y obtener información detallada de la textura.

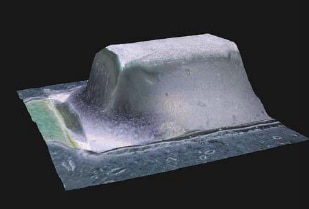

Creación de imágenes con el Microscopio 3D de objetos altamente reflectantes

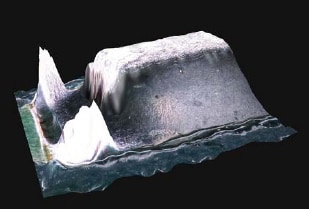

Las superficies metálicas y espejadas han dificultado la creación de imágenes 3D en el pasado debido a su alto nivel de reflectividad.
Las áreas con reflejo no pueden proporcionar el nivel de información de contraste de color que ayudaría a distinguir entre un píxel enfocado o uno desenfocado.
Ahora, al combinar las funciones de eliminación de reflejos y las tecnologías de compilación de imágenes 3D, es posible construir un perfil 3D preciso incluso para objetos con superficies extremadamente reflectantes.

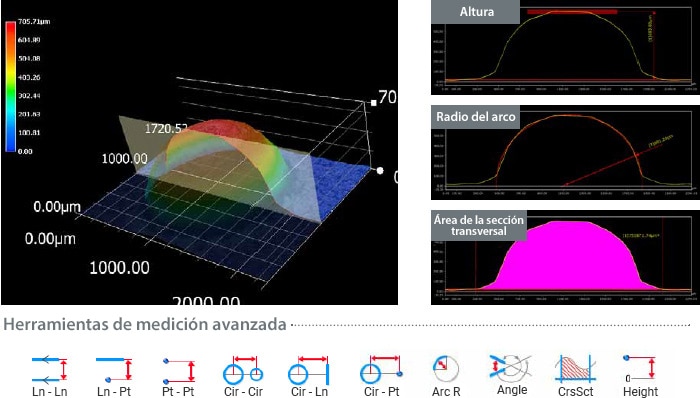

Medición con el Microscopio 3D en tiempo real

Una imagen 3D contiene datos para los ejes XY y Z, lo que permite realizar mediciones como el volumen, la distancia, el ángulo del plano y el perfil.
Estas mediciones son normalmente imposibles de realizar con los microscopios ópticos convencionales.

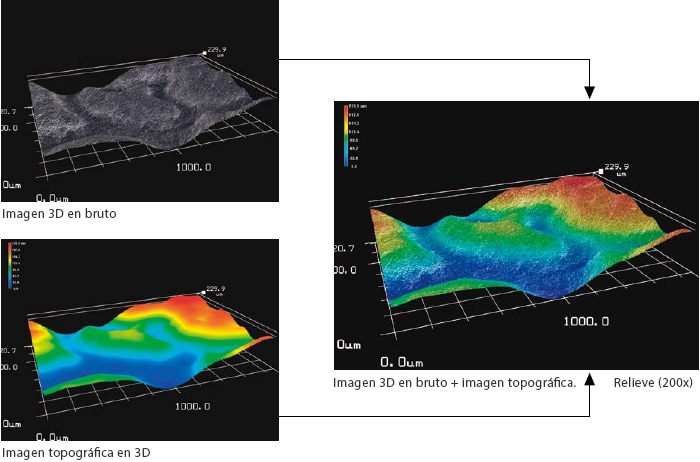

Visualización de datos de altura

Un mapa de alturas en color le permite a los usuarios examinar toda la estructura de un objeto de un vistazo.
La imagen 3D se representa con una escala de colores, que dibuja las elevaciones más altas en color rojo y las más bajas en azul.
La imagen en escala de color se puede mostrar encima de la imagen original, creando una vista topográfica mejorada.
Para facilitar la medición, se puede calcular y mostrar automáticamente una escala para los ejes X, Y y Z de acuerdo con el tamaño de la imagen y la posición de rotación de la imagen 3D.
