Microscopio metalúrgico

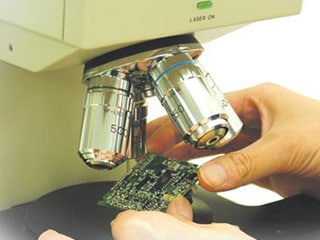

¿Qué es un microscopio metalúrgico?

Es un microscopio especializado diseñado para observar secciones transversales de objetos metálicos (montajes metalúrgicos). Normalmente invertidos, estos microscopios metalúrgicos emplean lentes de objetivo de alta resolución con distancias de trabajo muy cortas. Aunque estos sistemas funcionan bien para este tipo de análisis, están muy limitados en su rango de aplicaciones.

Partes y funciones de los microscopios metalúrgicos

Los principales componentes de un microscopio metalúrgico son el sistema óptico y el sistema de iluminación. El sistema óptico suele estar formado por:

• Lente ocular, que es la que utiliza el observador para ver la imagen
• Sistema de relevo, que refleja y amplía la imagen
• Lente de objetivo, que toma la imagen de la muestra en la plataforma

El sistema de iluminación está diseñado para evitar el deslumbramiento de la luz que rebota en la superficie de la muestra y consta de:

• Fuente de luz de alta intensidad
• Lentes de condensador
• Diafragma de apertura
• Reflector de vidrio plano
• Filtros de color o polarizador

En algunos casos, los microscopios metalúrgicos tienen cámaras acopladas al ocular para capturar las imágenes para su estudio.

Usos de los microscopios metalúrgicos

Tanto si son ópticos como digitales, los microscopios metalúrgicos se pueden utilizar en prácticamente cualquier industria o campo de estudio que necesite observar superficies metálicas brillantes. Entre ellos se encuentran la metalurgia, la mineralogía y la gemología. Los fabricantes también utilizan microscopios metalúrgicos digitales u ópticos para inspeccionar materiales y componentes en busca de signos de defectos o desgaste.

Limitaciones de los microscopios metalúrgicos

• Los objetos sólo se pueden ver de arriba hacia abajo
• Son más adecuados para la observación en el rango de aumentos medio y alto
• El aumento de la lente se cambia con un revólver, no se puede cambiar mientras se observa de forma continua el objeto
• Se necesita un accesorio de montaje para añadir una cámara
• Hay varios filtros disponibles para proporcionar múltiples métodos de observación
• Profundidad de campo extremadamente baja, lo que significa que se puede pasar por alto una pieza defectuosa
• La corta distancia de trabajo obliga a procesar las muestras antes de obtener las imágenes
• Su manejo es complicado, por lo que los usuarios deben recibir una formación exhaustiva
• Las piezas oculares provocan fatiga

Razones para cambiar de un microscopio metalúrgico a un Microscopio digital VHX

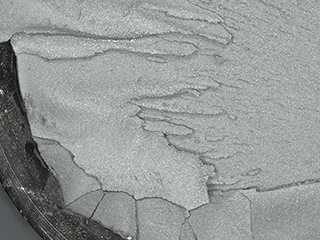

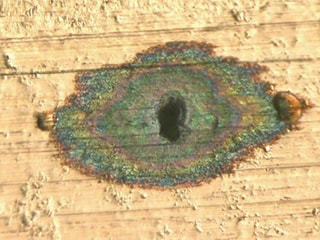

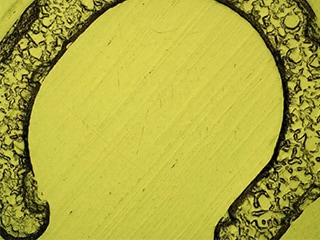

1. Enfoque completo - Enfoque nítido de todo el objeto

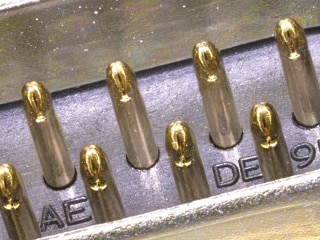

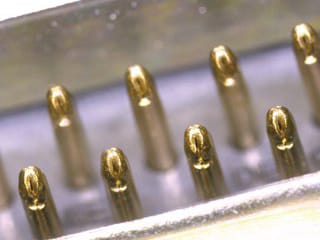

Los microscopios digitales alcanzan una profundidad de campo al menos 20 veces mayor que los microscopios ópticos, lo que permite observar con precisión un objeto con una superficie muy irregular.
Este tipo de observación es imposible de lograr con los microscopios metalúrgicos y ayuda a reducir en gran medida la cantidad de tiempo necesario para los ajustes de enfoque.

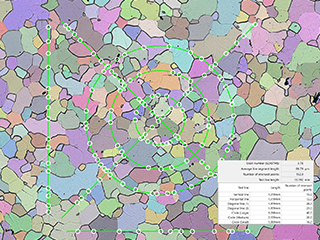

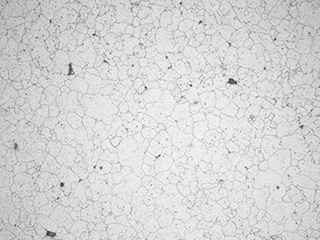

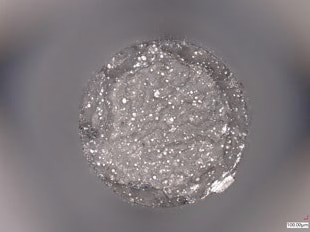

2. Estructura de los granos - Analice rápidamente la estructura y el tamaño de los granos en las superficies metálicas

Se pueden obtener diferentes propiedades mecánicas incluso de los mismos metales dependiendo de la forma, el tamaño, la distribución, etc. de los granos de cristal. Por lo tanto, las propiedades mecánicas se pueden determinar examinando el estado de estos granos de cristal.

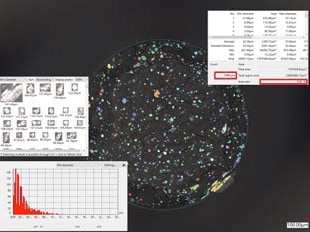

3. Medición automática de área - Cuenta automáticamente hasta 29,999 partículas

La función de medición automática de área de la Serie VHX tiene características que hacen que los trabajos de análisis sean más eficientes. Las imágenes y los resultados de las mediciones se pueden enviar a un formato de informe dentro de Microsoft Excel con sólo pulsar un botón.

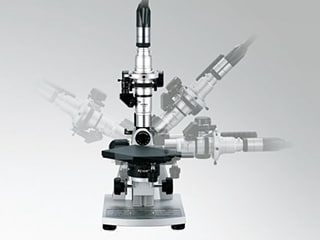

4. Flexibilidad y modo de mano - Vea desde cualquier ángulo, incluso con la mano, para no perderse ningún detalle

Con la capacidad de observación de ángulo variable, los microscopios digitales pueden lograr una observación desde ángulos de 360 grados libremente, sin tener que inclinar el objeto. La Serie VHX también ofrece una observación fácil y con la mano. Esto significa que para los objetos más grandes, el tiempo requerido para la inspección se puede reducir drásticamente.

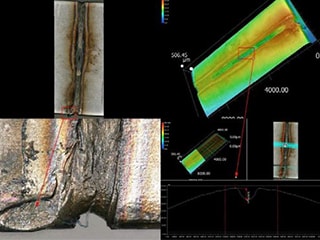

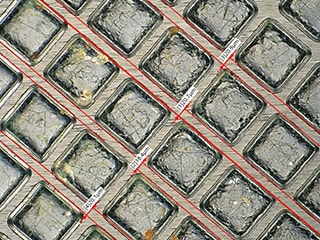

5. Medición en 2D y 3D - Realice mediciones y análisis avanzados

Realice fácilmente mediciones en 2D y 3D. La rugosidad, la contaminación, el tamaño del grano y otras mediciones se pueden realizar con una sola herramienta. Los datos se pueden guardar y consultar más tarde para realizar otras mediciones. Además, el software de comunicación gratuito hace posible que cualquiera pueda utilizar las funciones de medición desde su propia PC.

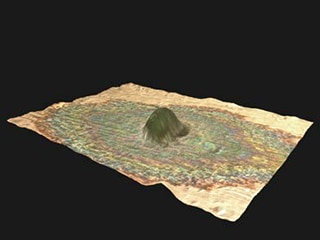

6. Ensamble 2D y 3D - Ensamble de imágenes 2D/3D y medición de la rugosidad

Los microscopios digitales pueden producir visualizaciones 3D completamente enfocadas con sólo pulsar un botón.
Los datos tridimensionales se obtienen mientras la plataforma está en movimiento y las imágenes se capturan continuamente, creando una vista general del objeto. Los usuarios también pueden medir la rugosidad de la superficie simplemente trazando una línea de perfil en cualquier lugar.

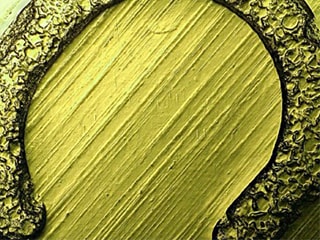

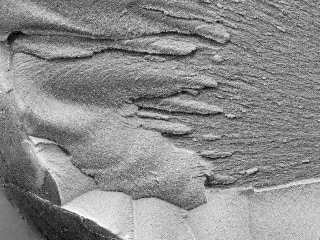

7. Modo óptico efecto de sombra - ofrece imágenes que rivalizan con un SEM

Utilizando un diseño especializado que incluye una lente HR de alta resolución, un sensor de imagen CMOS 4K y tecnología de iluminación, KEYENCE ha desarrollado un método de microscopía totalmente nuevo. Se pueden detectar minúsculas irregularidades en la superficie mediante el análisis del contraste en una imagen capturada con iluminación multidireccional.

8. Iluminación avanzada - Adquisición automática de la iluminación desde todas las direcciones

Con sólo pulsar el botón Optimizar, se muestran nueve escenarios de iluminación diferentes.
A partir de ahí, se puede seleccionar rápidamente la imagen ideal para observar su objeto.
