Sensor de imagen
- Los mecanismos detrás del sensor de imagen
- Creación de una imagen digital
- Rendimiento del procesamiento digital de imágenes (Resolución de pantalla y resolución de color)
Los mecanismos detrás del sensor de imagen

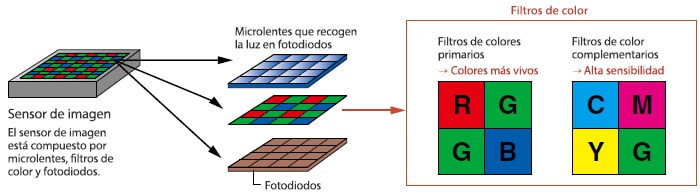

Un sensor de imagen se compone generalmente de muchos fotodiodos pequeños que convierten la luz en una señal eléctrica. Cuando la luz incide sobre la superficie del dispositivo y es enfocada sobre cada fotodiodo a través de una microlente, el sensor de imagen la convierte entonces en una señal eléctrica, antes de emitir la imagen final.
Los sensores de imagen son capaces de recoger información sobre la intensidad de la luz, pero por sí solos no pueden reproducir los colores.
Para crear una imagen en color, se coloca un filtro RGB (rojo, verde, azul) delante de los fotodiodos.
También se puede utilizar un filtro CMYG (cian, magenta, amarillo, verde), aunque el filtro RGB permite una mejor reproducción del color y es más adecuado para las imágenes digitales.
El número de píxeles en el sensor de imagen
El número de píxeles en el sensor de imagen se puede describir en términos del número total de píxeles, el número de píxeles efectivos y el número de píxeles virtuales.
En un sensor de imagen a color, hay píxeles que recubren el perímetro del dispositivo y ayudan a controlar el color y la intensidad de la luz de una imagen, aunque no contribuyen directamente a la formación de una imagen.
Los píxeles totales se refieren al número de píxeles que contiene un sensor de imagen, independientemente de que se utilicen o no para generar una imagen.
Los píxeles efectivos describen el número de píxeles utilizados, incluidos los que ayudan a determinar el color que muestra cada píxel. Los píxeles virtuales se refieren a los píxeles que se utilizan realmente para generar y formar una imagen.
Creación de una imagen digital

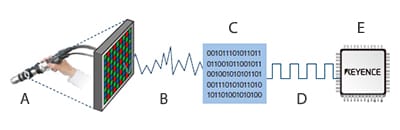

Para visualizar una imagen con un microscopio digital, un sensor de imagen con un filtro de color convierte la luz recibida de la lente en señales digitales.
Después de procesar esas señales, los datos se convierten en una imagen y se visualizan en la pantalla.
- A
- Sensor de imágenes
- B
- Señal analógica
- C
- Conversión de píxeles
- D
- Señal digital
- E
- Operación digital
- F
- Pantalla
Rendimiento del procesamiento digital de imágenes (Resolución de pantalla y resolución de color)
Dos de los indicadores de rendimiento del procesamiento digital de imágenes son la resolución de visualización y la resolución de color.
La resolución de visualización se refiere a la construcción de una imagen a partir de un número determinado de píxeles, donde un número de píxeles mayor se asocia con una imagen de mayor resolución. La resolución de color se refiere a la capacidad de cada píxel para representar la luminosidad y los tonos de color sutiles en la imagen digital.

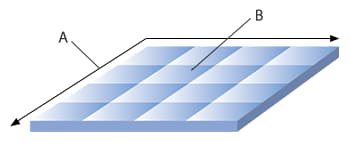

- A
- El número de píxeles horizontales y verticales que componen una imagen = Resolución de visualización
- B
- El número de niveles de color o luminosidad que puede representar un píxel = Resolución de color
