Microscopio confocal
Hay muchos aspectos a considerar con respecto a la funcionalidad y operación de un microscopio confocal.
¿Cómo funciona un microscopio confocal?
La siguiente sección explica el principio confocal en cuatro pasos.
1. Transmisión de la luz
- A
- Fuente de luz
- B
- Lente de objetivo
- C
- Objeto
Los microscopios confocales transmiten la luz a través de la lente de objetivo sobre el objeto. La luz se enfoca, a través de una lente de objetivo, en el punto focal del área de medición deseada del objeto.
2. Luz reflejada
- A
- Agujero de alfiler
- B
- Semiespejo
- C
- Elemento receptor de luz
El objeto situado en el punto focal refleja la luz a través del sistema óptico, hasta un semiespejo que dirige la luz al elemento receptor de luz.
3. La luz reflejada pasa a través del agujero de alfiler
- A
- Luz láser concentrada
- B
- Semiespejo
Un agujero de alfiler colocado delante del elemento receptor de luz bloquea toda la luz desenfocada que se refleja en la muestra.

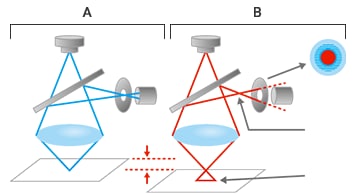

4. Enfoque
- A
- Cuando se enfoca
- B
- Cuando está desenfocado
Sólo se enfoca la luz que pasa por el agujero de alfiler; el resto de la luz del microscopio confocal es absorbida por el área de la máscara. Si el objeto no está en el punto focal, la luz se enfoca en un punto desplazado del agujero de alfiler, lo que amplía el haz de luz del microscopio confocal de modo que la luz ya no está enfocada en el propio agujero de alfiler. Esto significa que la cantidad de luz que incide en el elemento receptor de luz se reduce. El microscopio confocal detecta si el objeto está en el punto focal basándose en la intensidad de la luz reflejada que vuelve al elemento receptor de luz. Como resultado, la luz sólo llega al elemento receptor de luz desde el área del objeto que está enfocada, y se bloquea desde todas las demás áreas.
