Función HDR (alto rango dinámico)
Las cámaras de los microscopios convencionales capturan imágenes en color de 8 bits, mostrando hasta 256 niveles de gradación de color.
Con el Microscopio digital Serie VHX de KEYENCE, las imágenes se pueden capturar con 16 bits o 65,536 niveles de gradación de color.
Esto da como resultado imágenes con 256 veces más información de color que las imágenes convencionales de 8 bits y aumenta el número de colores representables en más de 16 millones de veces. Todos estos datos son procesados por el VHX, que optimiza el color, la luminosidad, el contraste y la textura, y muestra la imagen más adecuada para el objeto observado.
Las muestras que normalmente eran muy difíciles de observar con los sistemas de microscopía convencionales, como los objetos de bajo contraste y reflectantes, pueden ser fácilmente visualizadas con gran detalle.
- A
- El color de la tinta puede representarse realistamente
- B
- La textura de la superficie se puede observar con mayor detalle
Mecanismos detrás de la obtención de datos HDR de 16 bits
Para capturar una imagen de 16 bits, la cámara variará la velocidad del obturador y tomará múltiples imágenes con diferentes niveles de luminosidad. Si bien hay información de 16 bits asociada a cada imagen, sólo 8 bits de los datos se pueden mostrar en un momento dado. El usuario puede especificar cuáles son los 8 bits de información que se van a mostrar, de modo que la característica o el detalle apropiado sea claramente visible.

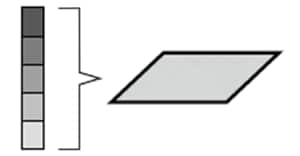

Gradaciones obtenidas utilizando una sola velocidad de obturación
- Dificultades
- El estrecho rango de luminosidad da lugar a áreas de una imagen con reflejos y manchas oscuras (píxeles sobresaturados y no saturados).
- No se puede reproducir el contraste sutil.
- Los colores aparecen menos vivos y es difícil diferenciar entre tonos similares.

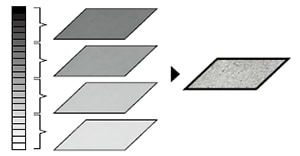

Gradaciones obtenidas utilizando múltiples velocidades de obturación
- Soluciones
- El amplio rango de niveles de luminosidad elimina los reflejos y las zonas subexpuestas.
- Las características de la superficie se pueden ver con un contraste nítido.
- Se puede reproducir la apariencia del color real con variaciones sutiles.
Motor gráfico de alto rendimiento
La Serie VHX contiene el motor gráfico más avanzado de KEYENCE, el REMAX V, capaz de renderizar componentes RGB con gradación de 16 bits, incluso mientras se visualiza una imagen en vivo.
Este procesador ha sido diseñado específicamente para maximizar las capacidades de las funciones VHX - velocidad, resolución, reproducción de color real y la operación.
Ventajas de HDR [1]
Las aplicaciones que eran difíciles de observar con los microscopios convencionales ahora se pueden visualizar sin esfuerzo.
Ahora se puede observar todo el objeto con una iluminación consistente en toda su extensión; desde las grietas oscuras hasta las áreas con un resplandor excesivo.
Estructuras que casi no tienen contraste pueden ser observadas en detalle.
Renderiza fácilmente imágenes estructurales detalladas de objetos con bajo contraste.
Ventajas de HDR [2]
Incluso se pueden capturar con precisión imágenes detalladas de objetos transparentes.
Los objetos con sutiles diferencias de color se pueden distinguir ahora fácilmente.
