Tipos y principios de la soldadura por arco
En esta página se describen los diferentes tipos de soldadura por arco, divididos a grandes rasgos en tipos de electrodos no consumibles y electrodos consumibles, así como la generación del arco y los principios de la soldadura.
Tipos de soldadura por arco
La soldadura por arco es un tipo de soldadura por fusión y se utiliza ampliamente en diversos campos industriales.
Existen muchas variedades de soldadura por arco que se seleccionan en función de las características del material, el mecanismo del equipo y el gas a utilizar. La soldadura por arco con protección de gas que utiliza un gas protector para proteger la soldadura de la atmósfera, como la soldadura TIG, la soldadura MIG y la soldadura MAG, se ha utilizado ampliamente debido a la facilidad de automatización.
La soldadura por arco, incluida la soldadura por arco con protección de gas, se divide a grandes rasgos en dos tipos: el tipo de electrodo consumible (fusible) y el tipo de electrodo no consumible (no fusible), dependiendo de si la varilla/alambre de soldadura se funde en el proceso o no.
| Consumo de electrodos | Método de soldadura |
|---|---|
| Tipo de electrodo no consumible (no fusible) |
|
| Tipo de electrodo consumible (fusible) |
|
Las clasificaciones anteriores son sólo un ejemplo. Hay varias formas de clasificar los tipos, y algunas pueden diferir de la tabla anterior.
Mecanismo de la soldadura por arco
La soldadura por arco utiliza un fenómeno eléctrico llamado descarga de arco. Una descarga de arco es un fenómeno de descarga eléctrica de un gas y se refiere a la corriente liberada en el aire. Cuando el voltaje aplicado a dos electrodos espacialmente separados se incrementa gradualmente, el aislamiento del aire finalmente se rompe y la corriente fluye entre los electrodos, emitiendo una luz brillante y un mucho calor al mismo tiempo. La luz generada en forma de arco se denomina arco eléctrico o arco voltaico. La soldadura por arco es la que utiliza el calor de un arco como fuente de calor.

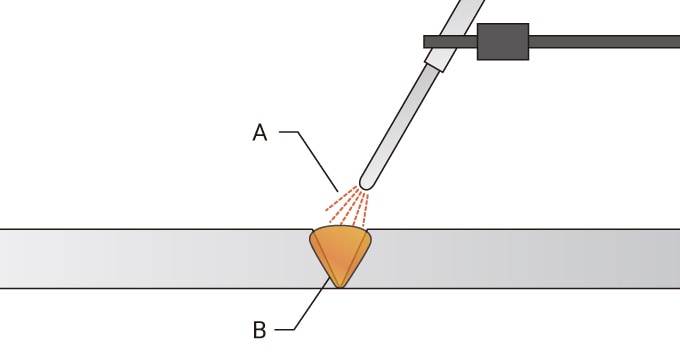

En la soldadura por arco, se aplica una tensión positiva al electrodo (varilla/alambre de soldadura) y una tensión negativa al material base. Esto hace que se produzca un arco desde el material base hasta el electrodo.
La corriente de salida del arco es de unos 5 a 1000 A y la tensión de salida es de unos 8 a 40 V. La temperatura del arco es de unos 5000°C (9032℉) a 20000°C (36032℉). La temperatura de fusión del hierro es de unos 1500°C (2732℉). Por lo tanto, el material base y el electrodo se calientan a una alta temperatura y se fusionan.
- Arco
- Soldadura
