Soldadura TIG
Esta página presenta varios aspectos de la soldadura TIG, como el gas de protección utilizado, los pulsos y las características de las máquinas de soldadura TIG. Aquí se explica la soldadura TIG mediante las subcategorías de forma de onda de corriente de salida y si se utiliza un hilo de soldadura.
La soldadura TIG (Tungsten Inert Gas) utiliza un gas inerte para soldar. Este tipo de soldadura por arco no lanza chispas y se puede utilizar para soldar diversos metales, como el acero inoxidable, el aluminio y el hierro.
Se utiliza tungsteno no consumible para el electrodo de descarga y un gas inerte como el argón o el helio como gas de protección. El proceso hace saltar un arco en un gas inerte y utiliza el calor del arco para fundir y soldar el material base. Aunque se utiliza un material de aportación, las salpicaduras son poco frecuentes porque el área de soldadura está cubierta por el gas inerte y el arco es estable.

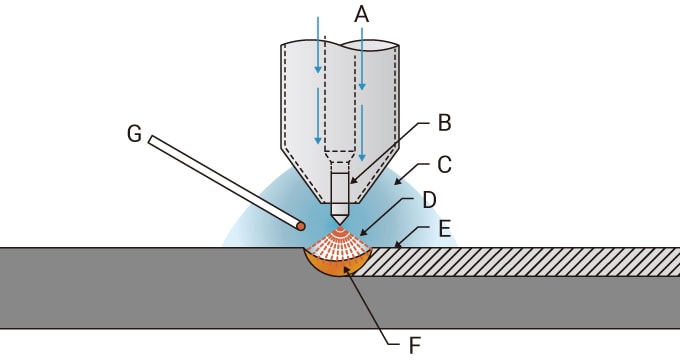

- Gas de protección
- Electrodo de tungsteno
- Gas Ar
- Arco
- Metal de soldadura
- Baño de soldadura
- Varilla de aportación
Una máquina de soldadura TIG semiautomática se compone principalmente de lo siguiente:
- Fuente de alimentación de soldadura
- Soplete de soldadura
- Cilindro de gas y controlador de flujo de gas
Se agregan algunos otros instrumentos cuando el soplete es del tipo enfriado por agua o el material de aportación es un alambre. La polaridad de la corriente eléctrica (positiva o negativa) debe seleccionarse en función del material base. En consecuencia, la fuente de alimentación de la soldadura requiere un controlador para seleccionar la polaridad según el material base.

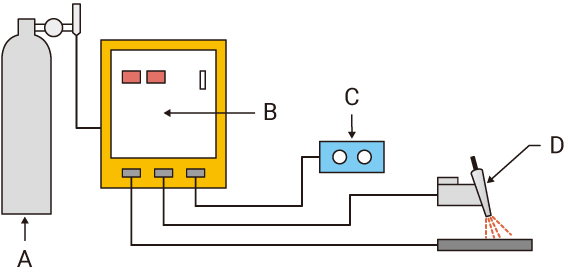

- Cilindro de gas
- Fuente de alimentación de soldadura
- Caja del controlador remoto
- Antorcha
Existen varios tipos de soldadura TIG que pueden clasificarse según el uso de alimentación de CA o CD, el uso de corriente pulsada o no pulsada, y el uso o no de un alambre de aportación.
La CA o la CD se seleccionan en función del material base. Se puede seleccionar una corriente de pulsos o sin pulsos. El método que utiliza una corriente pulsada se denomina soldadura TIG de pulso. En la soldadura TIG de pulso, la corriente de soldadura cambia alternativamente a una frecuencia constante entre una corriente pulsante y una corriente base. El material base se funde mientras fluye la corriente de pulsos, y se enfría mientras fluye la corriente base. Esto crea puntos de soldadura periódicamente, dando como resultado un cordón que parece una cadena de cuentas.
Hay dos tipos de soldadura TIG que utilizan un alambre de aportación: la soldadura con hilo frío y la soldadura con hilo caliente. La soldadura con hilo frío utiliza un alambre de aportación normal. La soldadura con hilo caliente calienta el alambre de antemano haciendo pasar una corriente a través de él. Esto puede aumentar la cantidad de deposición por unidad de tiempo. Dado que se puede fundir una cantidad de material de aportación aproximadamente tres veces superior a la de la soldadura con hilo frío, la soldadura se puede completar más rápidamente. La soldadura con hilo caliente compensa la debilidad de la soldadura TIG, que puede proporcionar una soldadura de alta calidad, pero tarda en fundir la cantidad necesaria de material de aportación.
| Corriente de salida | Pulso | Frecuencia |
|---|---|---|
| Corriente directa (CD) | Sí | Baja frecuencia (0.5 Hz a 20 Hz) |
| Media frecuencia (20 Hz a 500 Hz) | ||
| Alta frecuencia (20 kHz o más) | ||
| No | - | |
| Corriente alterna (CA) | Sí | Baja frecuencia (0.5 Hz a 20 Hz) |
| Media frecuencia (20 Hz a 500 Hz) | ||
| No | - |
| Alambre | Método |
|---|---|
| No | |
| Sí | Hilo frío |
| Hilo caliente |
Las clasificaciones anteriores son sólo un ejemplo. Hay varias formas de clasificar los tipos, y algunas pueden diferir de la tabla anterior.
