Un sensor de desplazamiento (medidor de distancia) se utiliza para medir el rango de desplazamiento entre el lugar donde se encuentra un objeto y una posición de referencia. Los sensores de desplazamiento se pueden utilizar para la medición de dimensiones y determinar la altura, el grosor y la anchura de un objeto, además del rango de desplazamiento. Es necesario seleccionar el equipo más adecuado según la aplicación, la precisión requerida y el entorno de uso. Las mediciones con sensores de desplazamiento pueden clasificarse en dos grandes categorías: la medición sin contacto utilizando campos luminosos o magnéticos / ondas sonoras, o la medición por contacto realizada en contacto directo con el objeto.
Los principios y características de cada método son los siguientes.
| Elemento |
Tipo sin contacto |
Tipo con contacto |
| Tipo óptico |
Tipo de corriente de Foucault |
Tipo ultrasónico |
Método de enfoque láser |
| Objetos de detección |
La mayoría de los objetos |
Metal |
La mayoría de los objetos |
La mayoría de los objetos |
Sólido |
| Distancia de medición |
Normal |
Corta |
Larga |
Corta |
Corta |
| Precisión |
Alta |
Alta |
Baja |
Alta |
Alta |
| Velocidad de respuesta |
Rápida |
Rápida |
Lenta |
Normal |
Lenta |
| Polvo, agua, aceite, etc. |
Normal |
Fuerte |
Normal |
Normal |
Fuerte |
| Superficie de medición |
Pequeña |
Normal |
Grande |
Pequeña |
Pequeña |
Los sensores de desplazamiento (medidores de distancia) se utilizan para una amplia gama de propósitos. A continuación, se presentan algunos ejemplos.
| Propósito |
Ejemplo |
| Grosor |
Medir si el grosor de las láminas de acero laminado es uniforme, si el grosor del vidrio laminado está dentro de las normas, etc. |
| Altura y escalón |
Medir si la altura de las placas de circuito impreso alineadas es uniforme, y si existen escalones inusuales en los chips montados en las placas de circuito impreso. |
| Diámetro exterior |
Medición del diámetro exterior de los componentes cilíndricos producidos en serie para determinar si los componentes son aceptables o no. |
| Alabeo y planicidad |
Medición de si un sustrato de vidrio está alabeado, si un componente metálico pulido está plano, etc. |
| Carrera y posicionamiento |
Medición de la cantidad de carrera de un módulo de cámara, si el objeto ha llegado a la posición correcta dentro del equipo de procesamiento, etc. |
| Forma 3D |
Además de verificar la deformación de los componentes, mida el alabeo en todas las direcciones de una superficie plana en lugar de sólo una línea. |

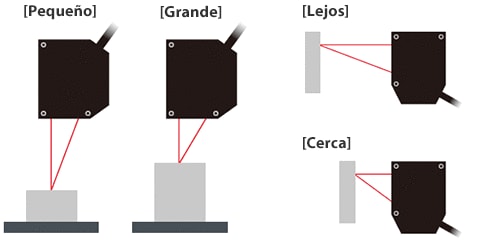

| Interruptor fotoeléctrico/de proximidad |
Sensor de desplazamiento |
|
|
|

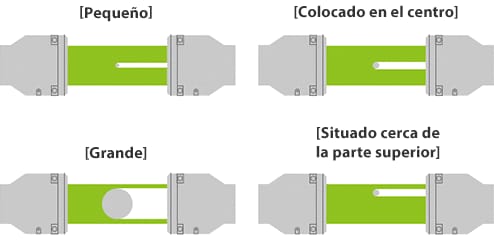

| Interruptor fotoeléctrico/de proximidad |
Sensor de desplazamiento |
|
|
|
