A la hora de buscar la mejor manera de medir el Descentramiento / Vibración, hay que tener en cuenta una serie de factores importantes: el tipo de descentramiento o vibración (dirección), el tipo de sistema de medición y el entorno de la instalación. La selección de un equipo que no satisfaga adecuadamente sus necesidades puede dar lugar a una precisión insuficiente y a un aumento de las horas de trabajo durante la producción. Este sitio ha sido diseñado para ayudar a quienes buscan un sistema de medición de Descentramiento / Vibración, a descubrir la mejor manera de hacerlo de forma confiable.
Encuentre el mejor método de medición y el equipo adecuado para medir el "Descentramiento / Vibración".

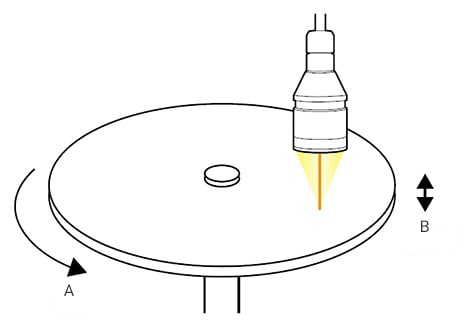

Medición del descentramiento superficial de un objeto giratorio
Ejemplo de aplicación: Medición de la vibración de discos de frenos
Sistema de medición óptimo
Sistema de medición óptimoSensor de desplazamiento láser

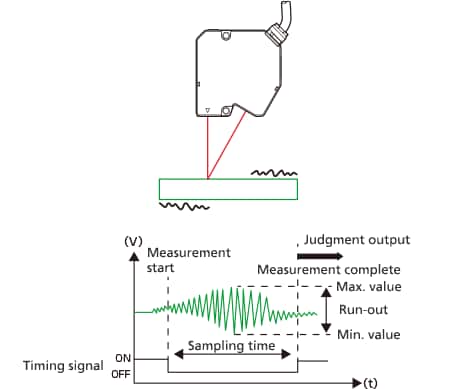

Los sensores de desplazamiento láser se pueden utilizar para medir la oscilación en un único punto en la superficie de un objeto.
A
Rotación
B
Descentramiento de la superficie
PUNTOS CLAVE
La amplitud de la vibración aumenta cuanto más se aleja del centro de rotación de los objetos, lo que hace que las fluctuaciones de altura sean más fáciles de captar.
Las mediciones de vibración deben realizarse con una tasa de muestreo de al menos diez veces la frecuencia de oscilación de los objetos.
Método de triangulación La tasa de muestreo más rápida del mundo de 392 kHz. Se pueden conectar 12 cabezales de sensor
Medición de otros descentramientos/vibraciones utilizando un sensor de desplazamiento láser 2D
Ejemplo de aplicación: Medición de las vibraciones residuales de robots
Sistema de medición óptimo
Sistema de medición óptimoSensor de desplazamiento láser 2D

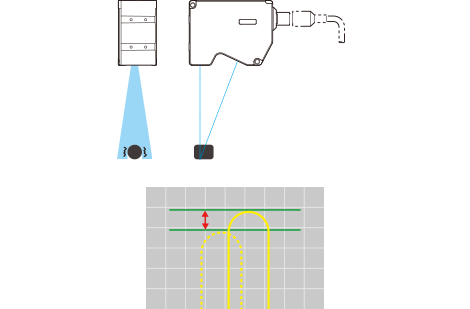

Un rayo láser que se ha expandido en una línea se refleja de forma difusa desde la superficie del objeto. Este perfil reflejado se forma en el HSE3-CMOS y, al detectar los cambios en la posición y la forma del reflejo, es posible medir el descentramiento de los objetos.
PUNTOS CLAVE
Cuando se mide con un sensor de desplazamiento láser 1D, el pico no se puede capturar en todo momento si el punto de pico se desplaza hacia la izquierda o la derecha. El punto de pico puede seguirse en todo momento utilizando un sensor de desplazamiento láser 2D.
La medición debe realizarse con una tasa de muestreo de al menos diez veces la frecuencia de oscilación.
Método de triangulación 2D. Medición multipunto en línea. La tasa de muestreo más rápida del mundo con 64000 imágenes/seg.
