Para las personas que buscan sistemas de medición de separación/espacio
A la hora de buscar la mejor manera de medir la separación/espacio, hay que tener en cuenta una serie de factores importantes, como la forma y el material del objeto, el tipo de sistema de medición y el entorno de la instalación. La selección de un equipo que no satisfaga adecuadamente sus necesidades puede dar lugar a una precisión insuficiente y a un aumento de las horas de trabajo durante la producción. Este sitio está diseñado para ayudar a los usuarios a determinar la mejor manera de realizar la medición de forma confiable, en lo que respecta a un sistema de medición de separación/espacio.
Encuentre el mejor método de medición y el equipo adecuado para medir la "separación/espacio".
Medición de la separación de objetos transparentes
Ejemplo de aplicación: Medición de la separación de paneles táctiles
Sistema de medición óptimo
Sistema de medición óptimoSensor de desplazamiento láser de triangulación

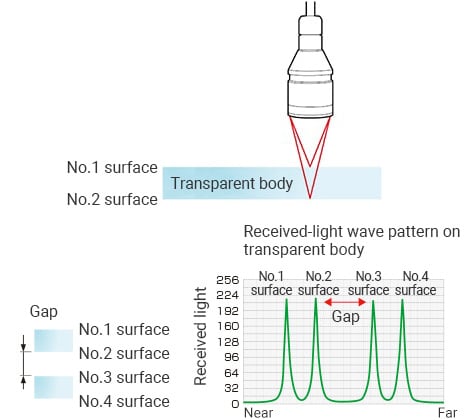

En el caso de los cuerpos transparentes, el objeto se ilumina desde arriba con un láser, por lo que las separaciones se pueden medir mediante la luz transmitida a través del cuerpo.
PUNTOS CLAVE
La selección del cabezal del sensor es importante
¿Se proporciona al menos la separación mínima para que se puedan identificar las dos superficies?
¿Puede realizarse la medición de forma estable incluso si las dos superficies tienen una reflectancia diferente?
Método de triangulación La tasa de muestreo más rápida del mundo de 392 kHz. Se pueden conectar 12 cabezales de sensor
Medición de la separación de rodillos con un sensor de tipo reflectancia
Ejemplo de aplicación: Medición de la separación entre rodillos y cuchillas
Sistema de medición óptimo
Sistema de medición óptimoSensor de desplazamiento láser 2D

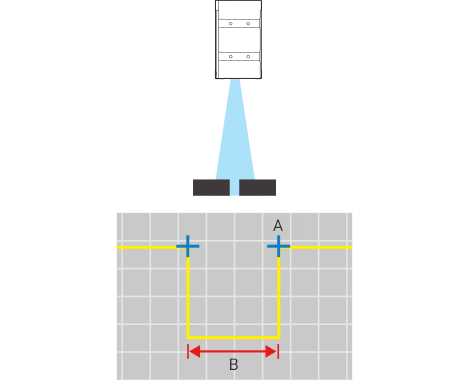

La línea láser se refleja en el sensor y se utiliza para crear un perfil del objeto. A partir de este perfil, podemos medir características como la altura de los escalones y espacios.
A
Punto de inflexión
B
Anchura
PUNTOS CLAVE
Incluso los espacios de objetos inclinados se pueden medir con precisión con la función de corrección de posición.
Las mediciones del espacio y de la altura del escalón pueden realizarse simultáneamente.
Método de triangulación 2D. Medición multipunto en línea. La tasa de muestreo más rápida del mundo con 64000 imágenes/seg.
