Para las personas que buscan sistemas de medición de excentricidad
Cuando se busca la mejor manera de medir la excentricidad, hay que tener en cuenta una serie de factores importantes, como el tipo de sistema de medición y el entorno de la instalación. La selección de un equipo que no satisfaga adecuadamente sus necesidades puede dar lugar a una precisión insuficiente y a un aumento de las horas de trabajo durante la producción. Este sitio está diseñado para ayudar a los usuarios a determinar la mejor manera de medir la excentricidad con confianza.
Encuentre el mejor método de medición y el equipo adecuado para medir la “excentricidad”.

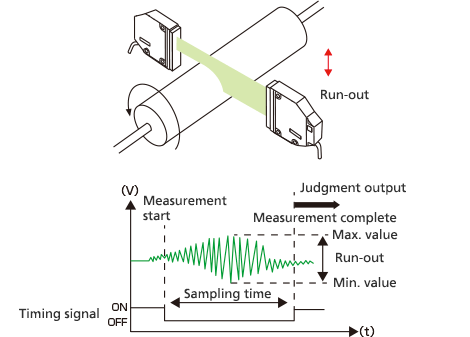

Medición de excentricidad con un sensor de tipo reflectancia
Ejemplo de aplicación: Medición de la excentricidad de rodillos de alta precisión
Sistema de medición óptimo
Sistema de medición óptimoSensor de desplazamiento láser de triangulación

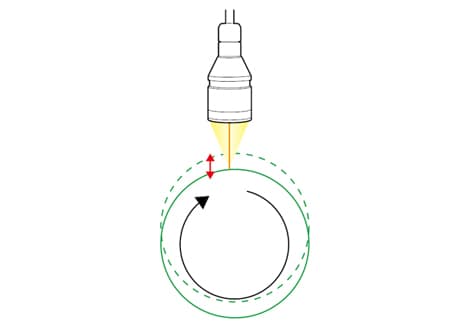

El láser apunta al vértice del círculo para capturar las fluctuaciones de distancia mediante un muestreo de alta velocidad.
PUNTOS CLAVE
La medición debe realizarse a una tasa de muestreo de al menos diez veces la velocidad de rotación.
Los errores aumentan a medida que disminuye el diámetro del eje porque la posición del vértice se desplaza hacia la izquierda o hacia la derecha debido a la excentricidad.
Método de triangulación La tasa de muestreo más rápida del mundo de 392 kHz. Se pueden conectar 12 cabezales de sensor

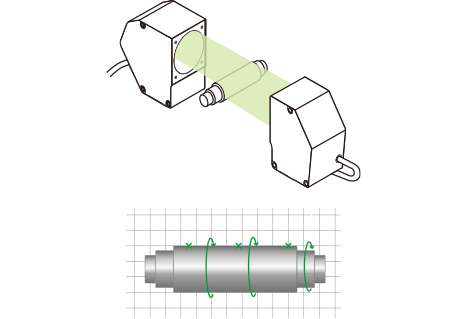

Medición de excentricidad en múltiples puntos con el modelo de barrera
Ejemplo de aplicación: Medición de la excentricidad de rodillos de esponja
Sistema de medición óptimo
Sistema de medición óptimoMicrómetro óptico de barrera 2D
La excentricidad se mide encontrando las fluctuaciones en múltiples posiciones de puntos especificados utilizando la imagen obtenida por el método de proyección óptica 2D.
PUNTOS CLAVE
Se puede medir el descentramiento de las ranuras en V y las protuberancias en la circunferencia.
Se puede medir el descentramiento de un punto a una distancia predeterminada del extremo.
Método óptico telecéntrico 2D. Medición simultánea de hasta 100, con medición calibrada de alta velocidad.
