Tolerancia y precisión de medición
- ¿Qué es la Tolerancia?
- ¿Qué es la precisión de la medición?
- Cómo se afectan mutuamente la tolerancia y la precisión de la medición
¿Qué es la Tolerancia?
La tolerancia se refiere al error total permitido en un elemento. Esto generalmente se representa como un valor +/- fuera de una especificación nominal. Los productos pueden deformarse debido a los cambios de temperatura y humedad, lo que provoca la expansión y contracción del material, o debido a una retroalimentación incorrecta de un dispositivo de control de procesos. Por ello, es necesario tener en cuenta los errores con respecto a los valores de diseño en los procesos de fabricación e inspección. Si no se pueden tolerar estos errores, la mayoría de los productos se considerarán inaceptables. De este modo, la tolerancia se utiliza para establecer el rango de error aceptable (el rango dentro del cual aún se puede mantener la calidad) basado en el valor de diseño con la suposición de que se producirá una variación en cualquier paso dado.
¿Qué es la precisión de la medición?
La precisión representa el grado de corrección de una medición. La precisión se puede utilizar en expresiones como “Este sistema de medición ofrece un alto grado de precisión, por lo que cabe suponer que se pueden obtener los resultados de medición esperados” o bien: “La precisión del sistema de medición ha disminuido; es posible que sea necesario calibrarlo”. Cuando se aplica al proceso de medición, la precisión se denomina precisión de medición. La precisión del equipo de medición se puede utilizar como indicador para determinar qué tan precisos serán los resultados. Los sistemas de medición con una mayor precisión de medición son capaces de realizar mediciones más precisas.
Cómo se afectan mutuamente la tolerancia y la precisión de la medición

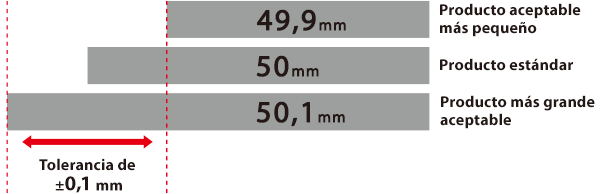

Cuando se fabrica un cilindro con una longitud de 50 mm (1.97") y una tolerancia de ±0.1 mm (±0.004") (rango aceptable: 49.9 mm (1.96") a 50.1 mm (1.97")), se supone que la inspección con un sistema de medición es la siguiente.
- Sistema de medición A: Precisión ±0.001 mm (±0.000039")
- Sistema de medición B: Precisión ±0.01 mm (±0.0004")
- Sistema de medición C: Precisión ±0.03 mm (±0.001")
De acuerdo con lo anterior, el rango aceptable para cada sistema de medición será el siguiente.
- Sistema de medición A: 49.901 mm (1.9646") a 50.099 mm (1.9724")
- Sistema de medición B: 49.910 mm (1.9649") a 50.090 mm (1.9720")
- Sistema de medición C: 49.930 mm (1.9657") a 50.070 mm (1.9713")
Como se muestra arriba, los sistemas de medición con mayor precisión son capaces de obtener resultados más precisos. Además, el aumento de la precisión de la medición permite reducir el número de productos con tolerancias aceptables juzgados erróneamente como inaceptables.
