Cómo encontrar la solución adecuada para la medición de radios
Cuando se busca la mejor manera de medir el radio (R) / diámetro interior, hay que tener en cuenta una serie de factores importantes, como el tipo de sistema de medición y el entorno de la instalación. La selección de un equipo que no satisfaga adecuadamente sus necesidades puede dar lugar a una precisión insuficiente y a un aumento de las horas de trabajo durante la producción, por lo que es importante elegir el equipo adecuado. Este sitio está diseñado para ayudarle a descubrir la mejor manera de realizar las mediciones de radio/diámetro interior de forma confiable.
Encuentre el mejor método de medición y el equipo adecuado para medir el "radio (R) y el diámetro interior".
Medición del radio (R)
Ejemplo de aplicación: Medición del radio de la costura de un tambor
Sistema de medición óptimo

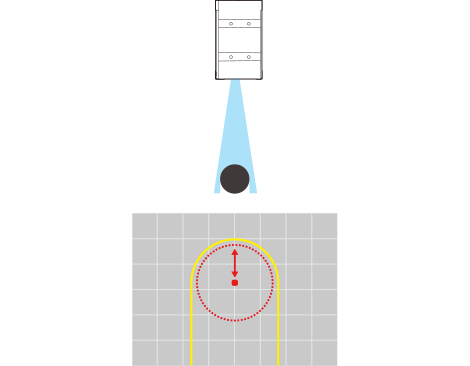

Sistema de medición óptimoSensor de desplazamiento láser 2D
El láser de línea irradia el objeto y obtiene un perfil de la superficie a partir del cual se calcula el radio.
El radio de la forma curva y las coordenadas de la posición central se pueden calcular internamente.
PUNTOS CLAVE
Al utilizar la medición 2D, el radio (R) se puede medir directamente sin tener que calcular externamente el R aproximado basándose en los datos de puntos individuales.
Método de triangulación 2D. Medición multipunto en línea. La tasa de muestreo más rápida del mundo con 64000 imágenes/seg.

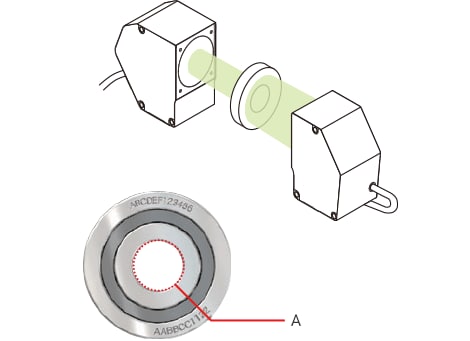

Medición del diámetro interior de una forma cilíndrica
Ejemplo de aplicación: Medición del diámetro interior de bloques de cilindros
Sistema de medición óptimo

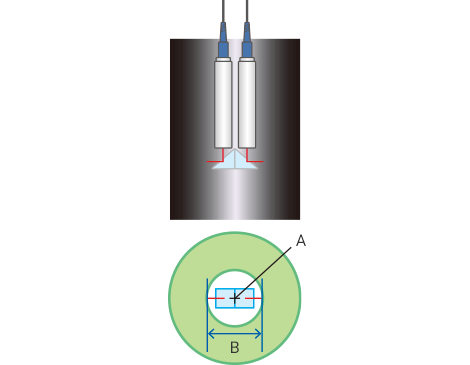

Sistema de medición óptimoSensor de desplazamiento láser
Los diámetros de los agujeros se miden doblando los ejes ópticos de dos cabezales sensores a 90° utilizando un prisma.
A
Centro del agujero
B
Diámetro
PUNTOS CLAVE
Los rayos láser viajan paralelos a través del centro del agujero y golpean los prismas para reflejarse en las paredes internas opuestas. La pieza de trabajo se puede girar para medir la redondez y la excentricidad.
Método de triangulación La tasa de muestreo más rápida del mundo de 392 kHz. Se pueden conectar 12 cabezales de sensor
