Ángulo

Para las personas que buscan sistemas de medición de ángulos

Cuando se busca la mejor manera de medir ángulos, hay que tener en cuenta una serie de factores importantes, como el tipo de sistema de medición y el entorno de la instalación. La selección de un equipo que no satisfaga adecuadamente sus necesidades puede dar lugar a una precisión insuficiente y a un aumento de las horas de trabajo durante la producción. Este sitio está diseñado para ayudar a los usuarios a determinar la mejor manera de realizar la medición de forma confiable, en lo que respecta a un sistema de medición de ángulos.

Cómo medir ángulos

Encuentre el mejor método de medición y el equipo adecuado para medir el "ángulo".

Medición de ángulos con un sensor de reflectancia

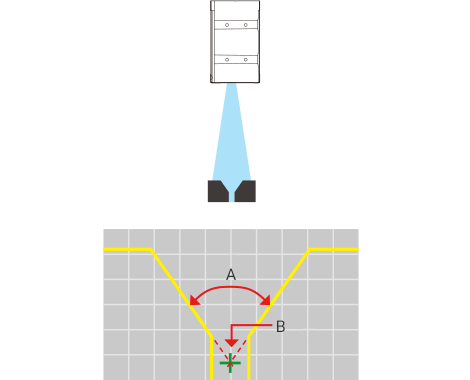

Ejemplo de aplicación: Medición del ángulo del bisel durante la soldadura

Sistema de medición óptimo

Sistema de medición óptimoSensor de desplazamiento láser de triangulación 2D

Se obtiene la forma de la sección transversal de los lugares donde incide el láser y se mide el ángulo en función de la forma.

A
Ángulo
B
Posición transversal (coordenadas X, Z)
PUNTOS CLAVE
  • El ángulo puede medirse con un solo cabezal.
  • El ángulo puede calcularse internamente.
  • Método de triangulación 2D.
    Medición multipunto en línea.
    La tasa de muestreo más rápida del mundo con 64000 imágenes/seg.

    LJ-V

    Ver catálogo

  • Método de triangulación
    La tasa de muestreo más rápida del mundo de 392 kHz.
    Se pueden conectar 12 cabezales de sensor

    Serie LK-G

    Ver catálogo

Medición de ángulos con un sensor de barrera

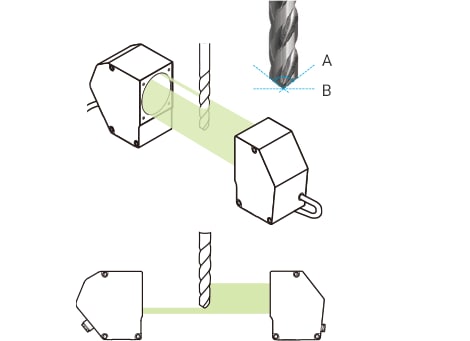

Ejemplo de aplicación: Medición del ángulo de puntas de broca

Sistema de medición óptimo

Sistema de medición óptimoMicrómetro óptico de barrera 2D

El ángulo en los puntos especificados se mide mediante la imagen obtenida con el método de proyección óptica 2D.

A
Ángulo
B
Inclinación desde línea virtual
PUNTOS CLAVE

Además del ángulo, también se pueden medir el diámetro exterior, el escalón y otros parámetros para múltiples ubicaciones al mismo tiempo.

  • Método óptico telecéntrico 2D. Medición simultánea de hasta 100, con medición calibrada de alta velocidad.

    Serie TM-X

    Ver catálogo
